[edit] Aufbauanleitung

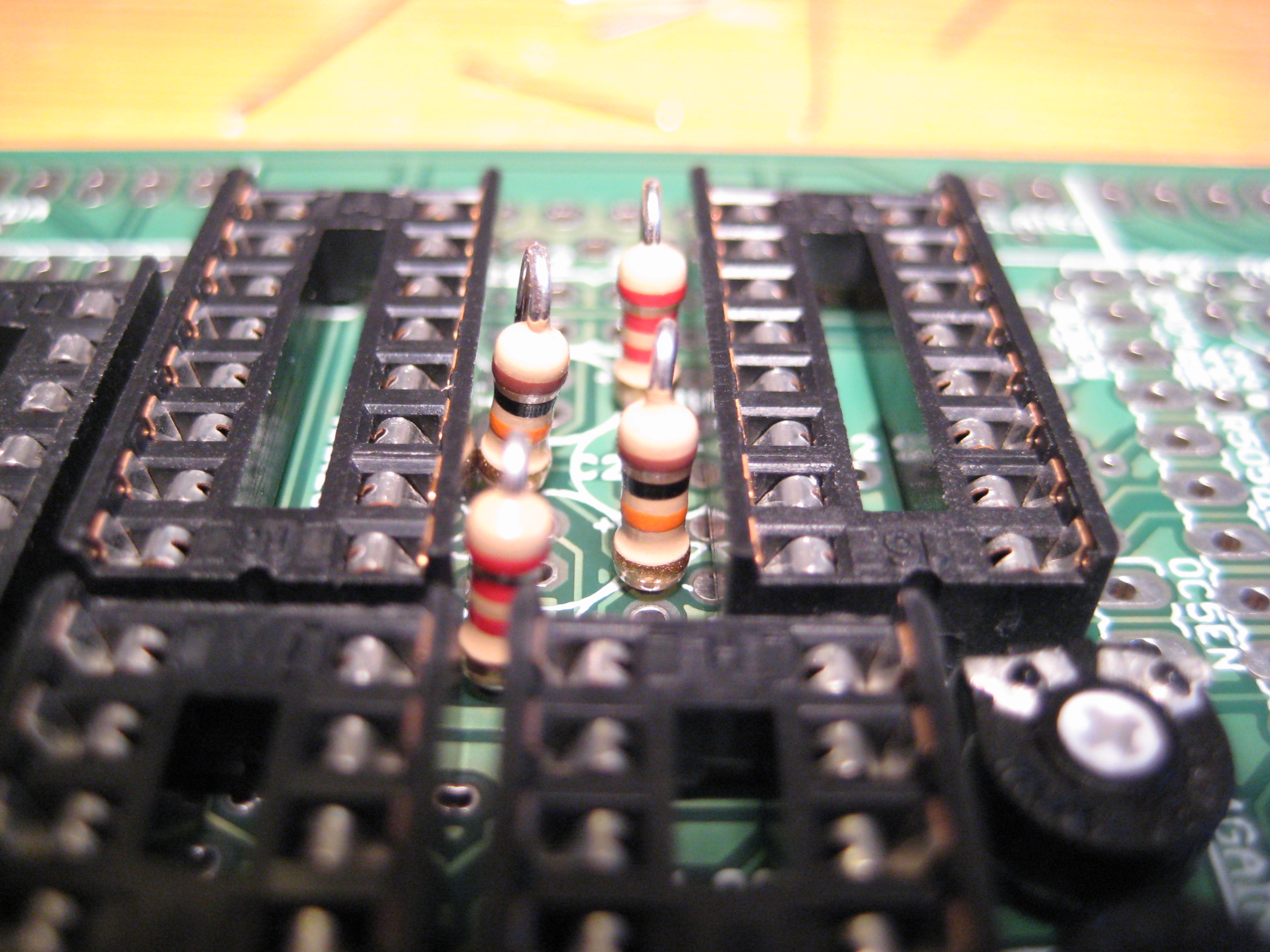

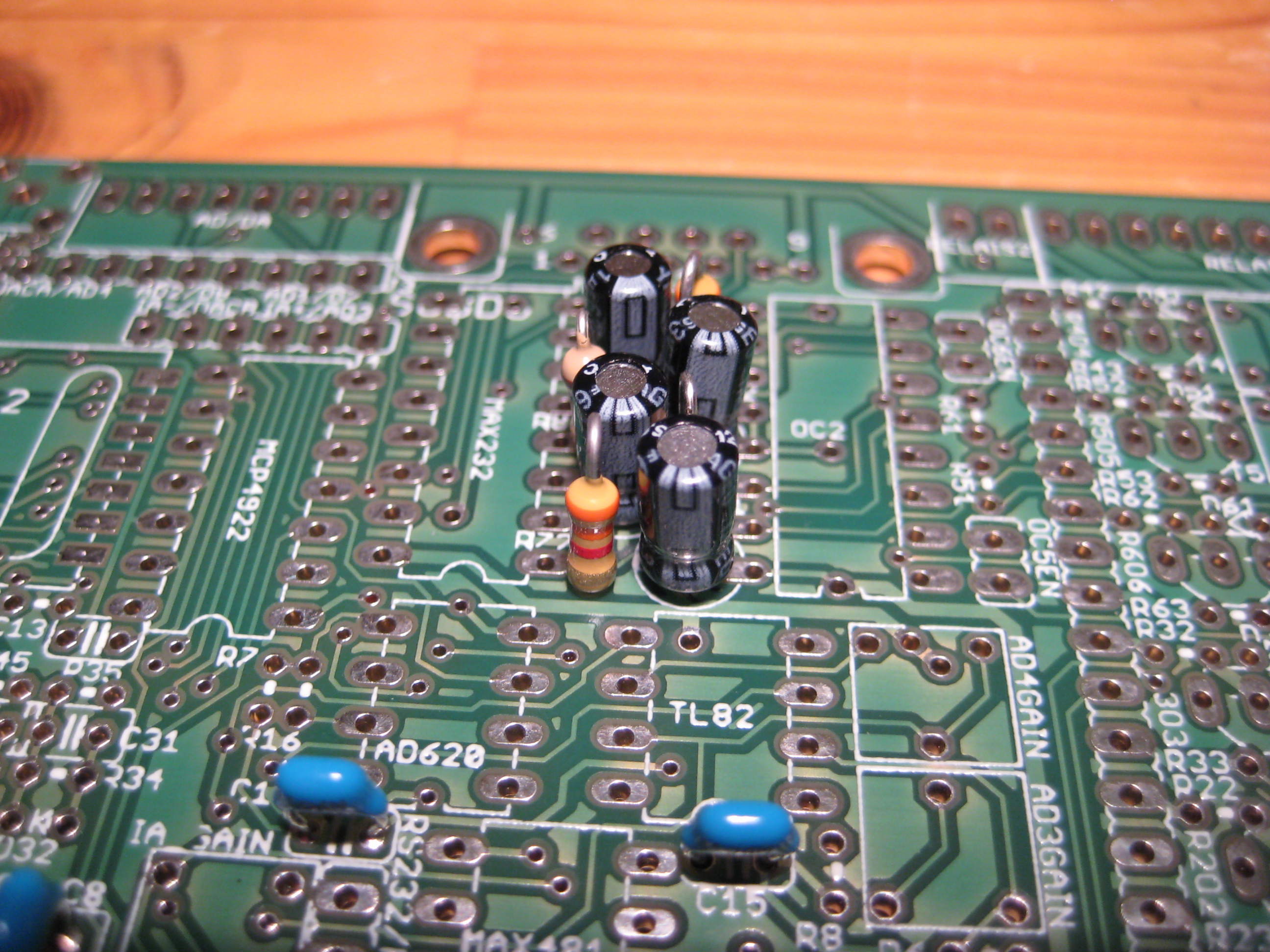

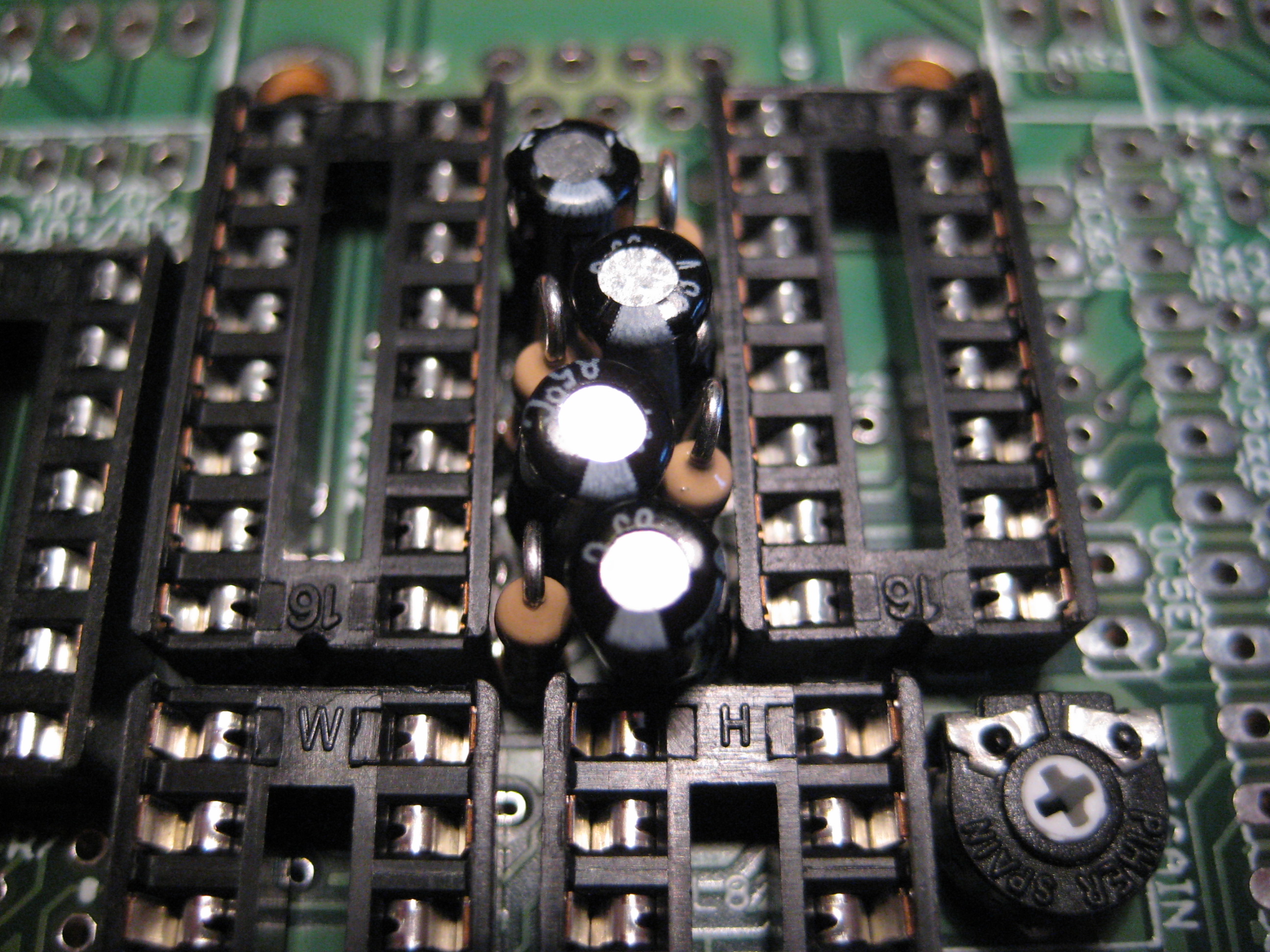

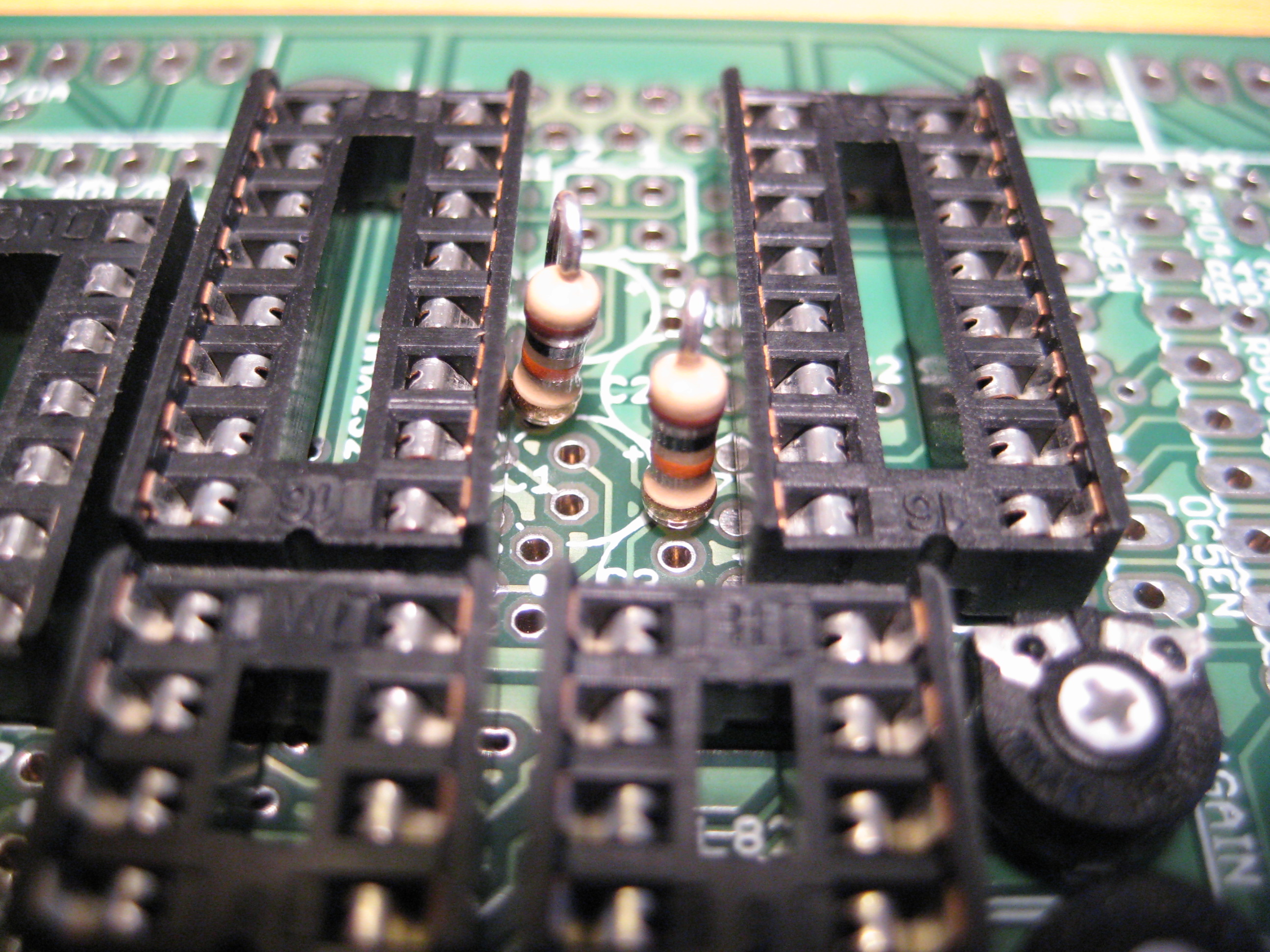

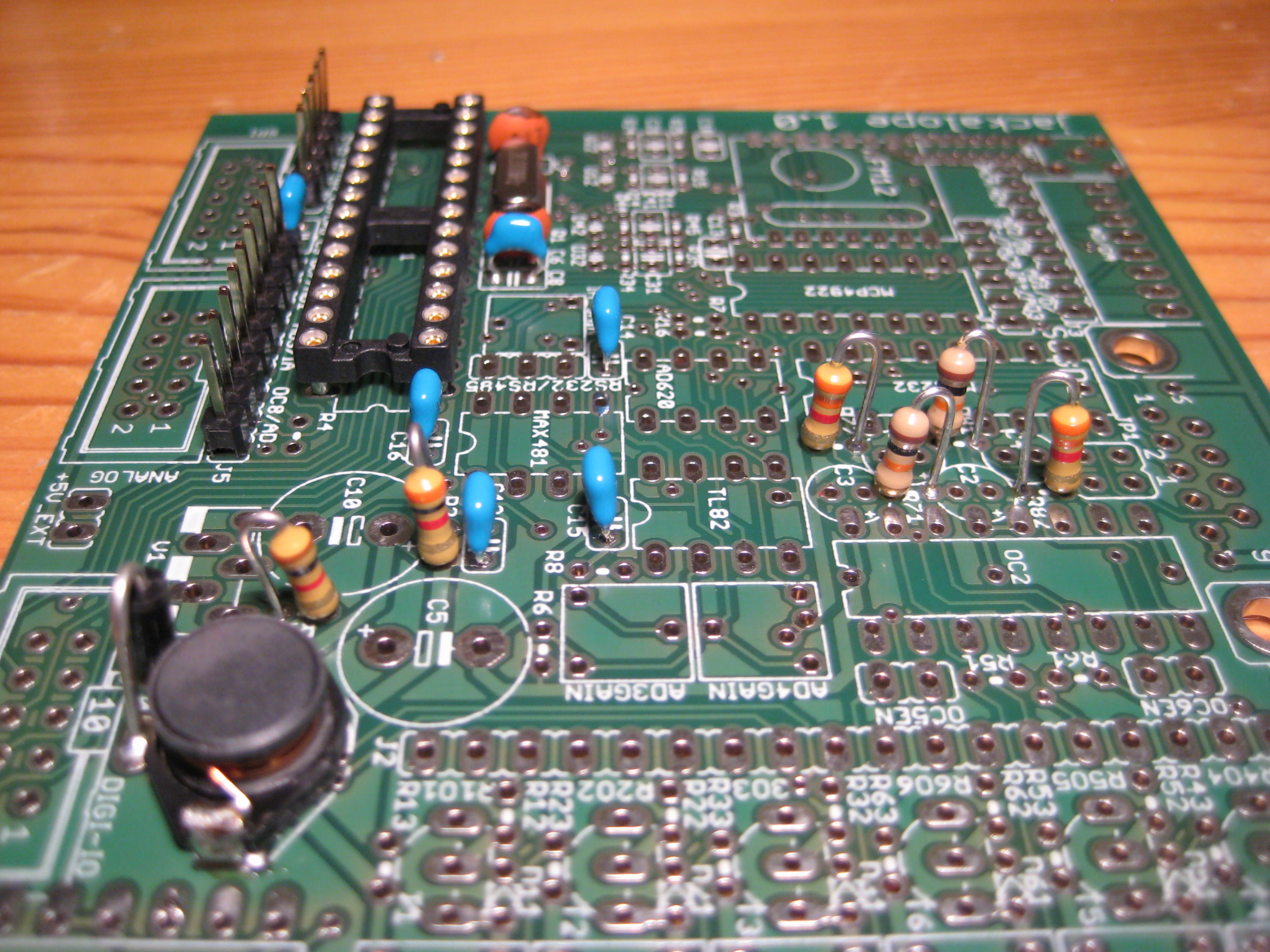

Verschiedene Varianten für den Anfang, erst die Sockel oder erst die Widerstände und Kondensatoren die zwichen den Sockeln des MAX232 und des einen Optokopplers sitzen. Da ist wenig platz und man muss alles recht dicht packen.

Die Spule für den Schaltwandler hat nur SMD Pads zum auflöten, am einfachsten ist es die Pads auf der Platine und die Pads ander Spule etwas zu verzinnen, die Spule dann auf die Platine zu legen und die Lötverbindung nur noch durch etwas heissmachen mit etwas Lötzinn herzustellen.

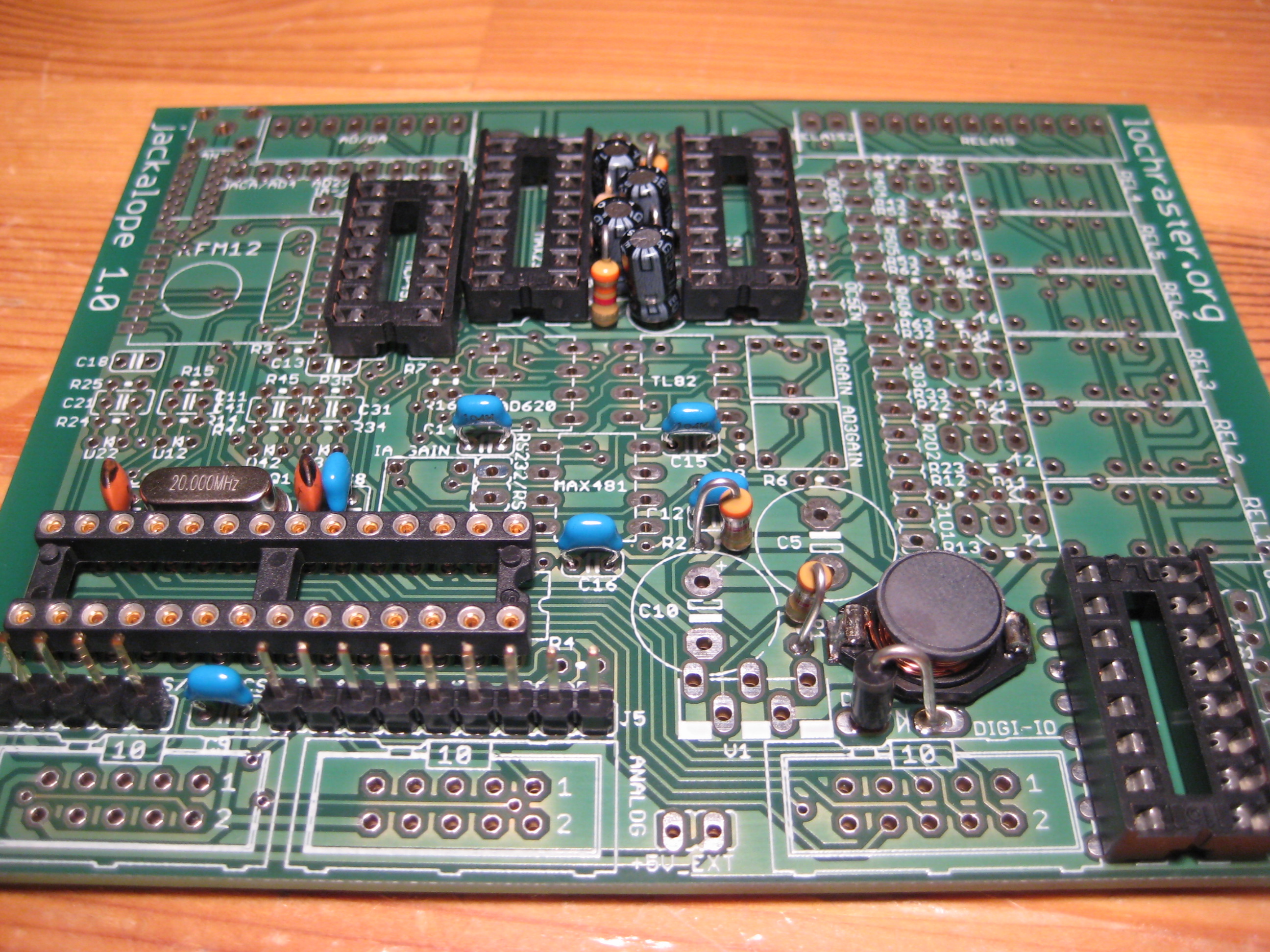

So sollte es fertig aussehen.

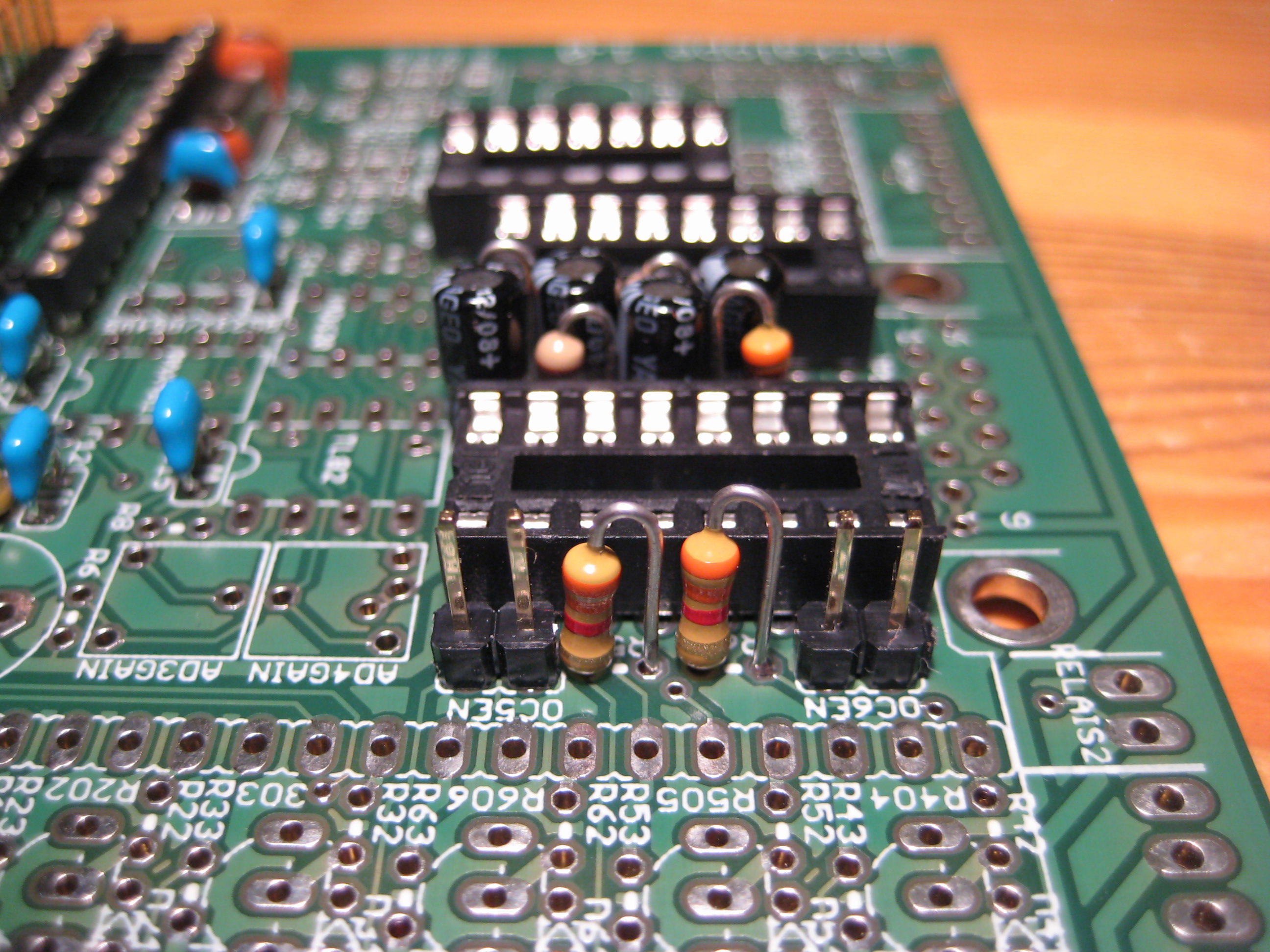

Jetzt die Widerstände am Optokoppler OC2

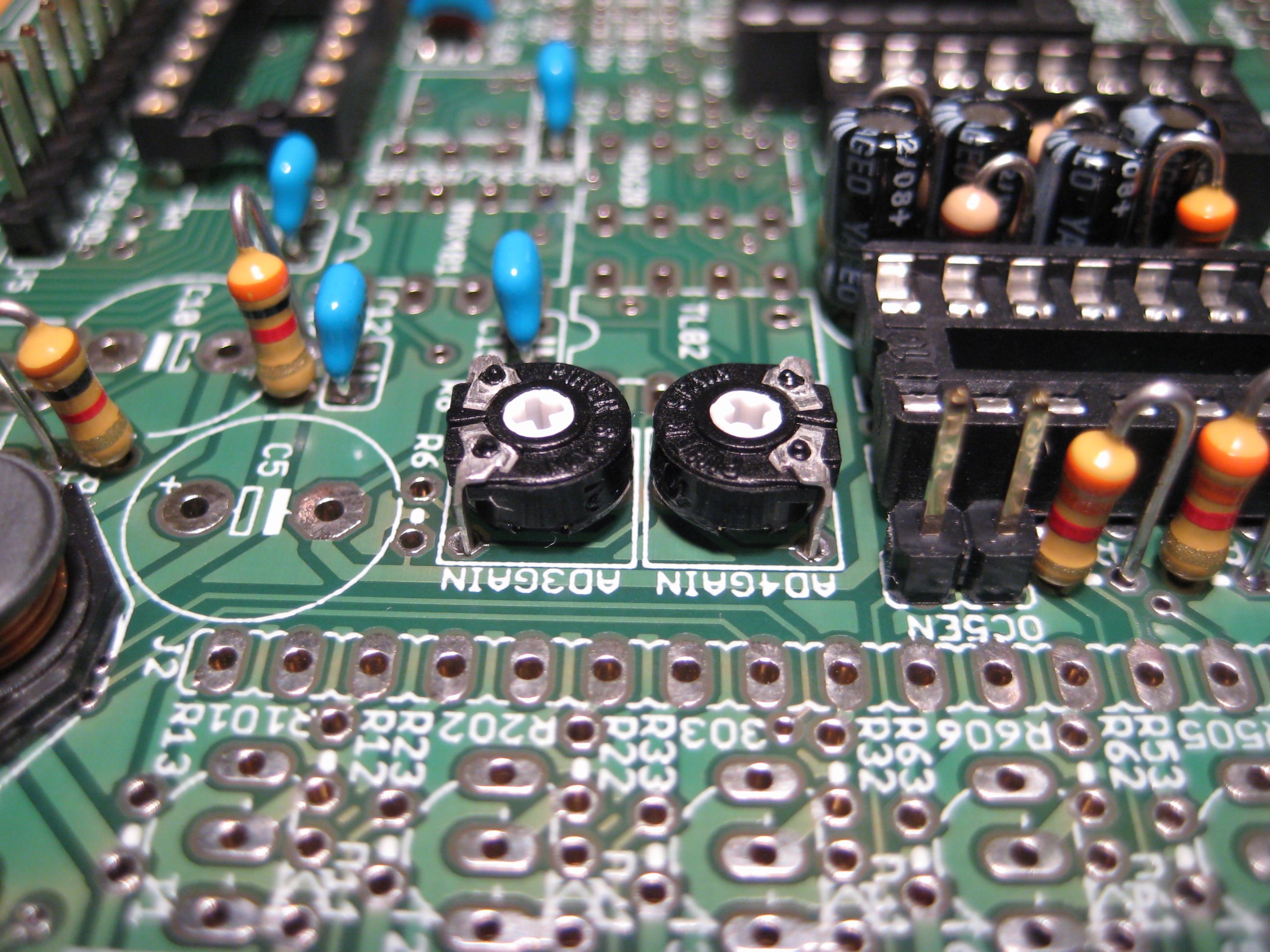

Dann die Potis (10K oder 47K)

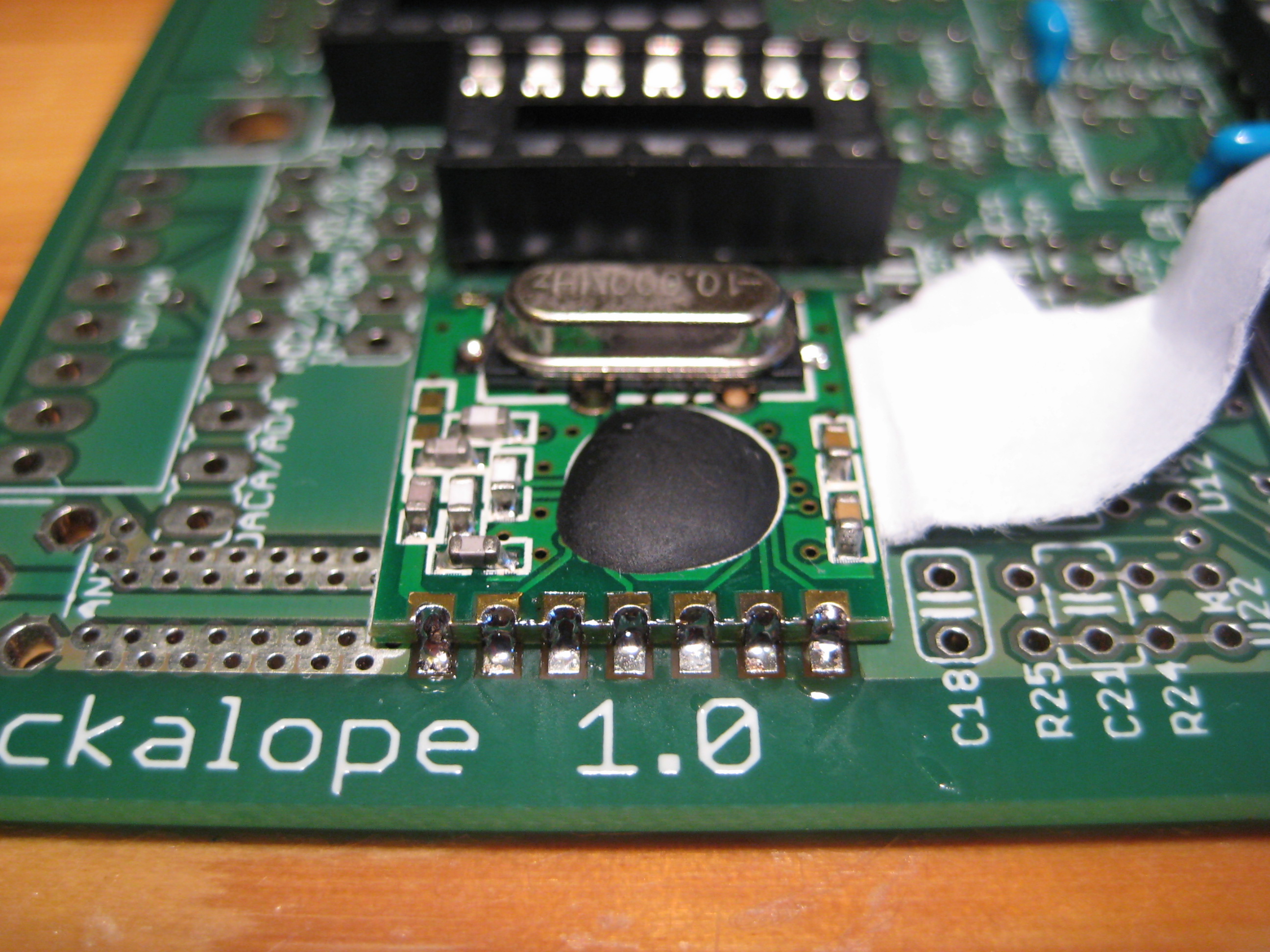

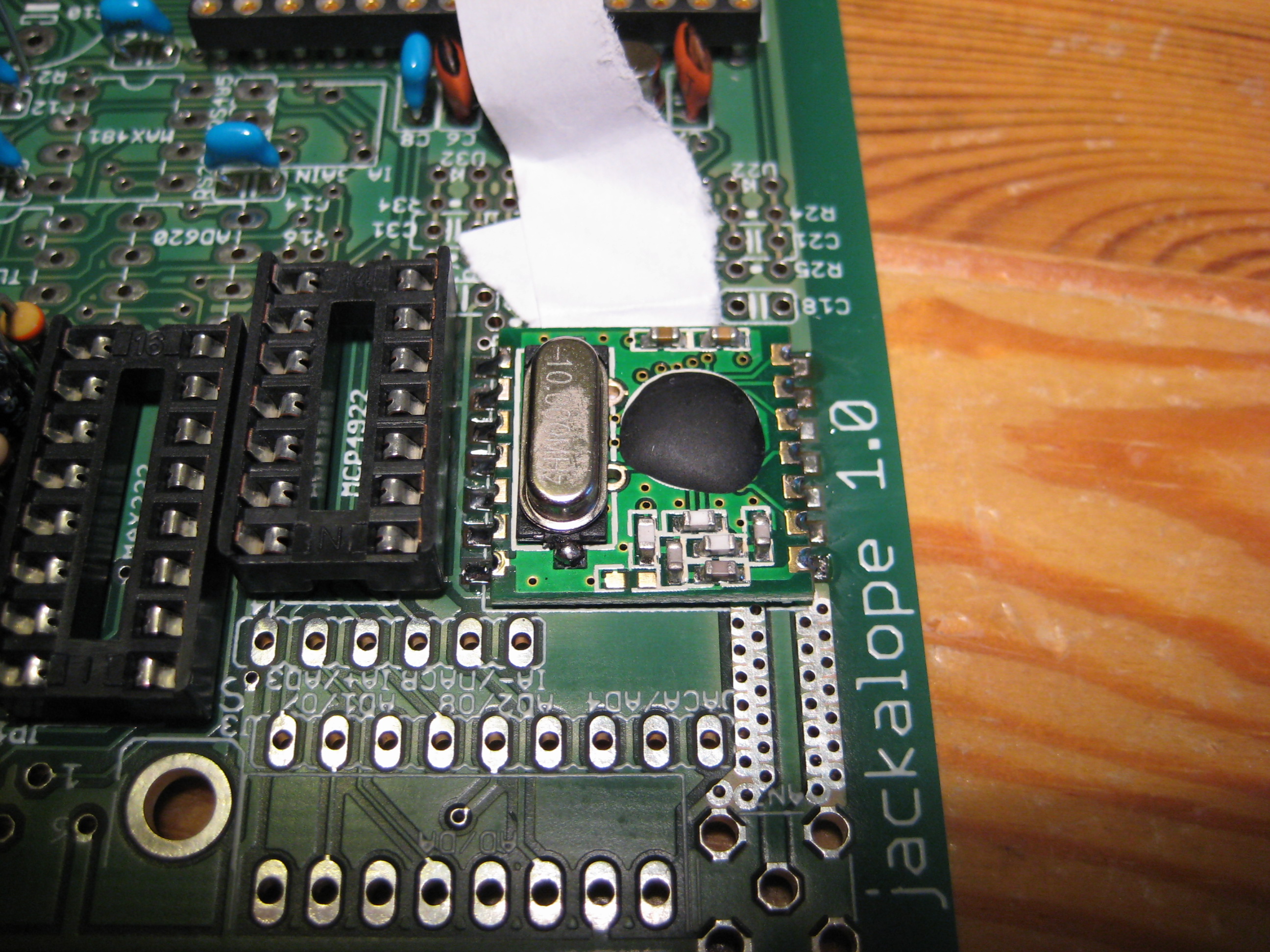

Wenn man ein RFM12 erworben hat kannman es jetzt bestücken. Wichtig ist dass zwichen dem RFM12 und der Platine 0.1 bis 0.2mm Luft sind. Wenn man als Abstandshalter einen gefalteten Papierstreifen unterlegt ist das perfekt.

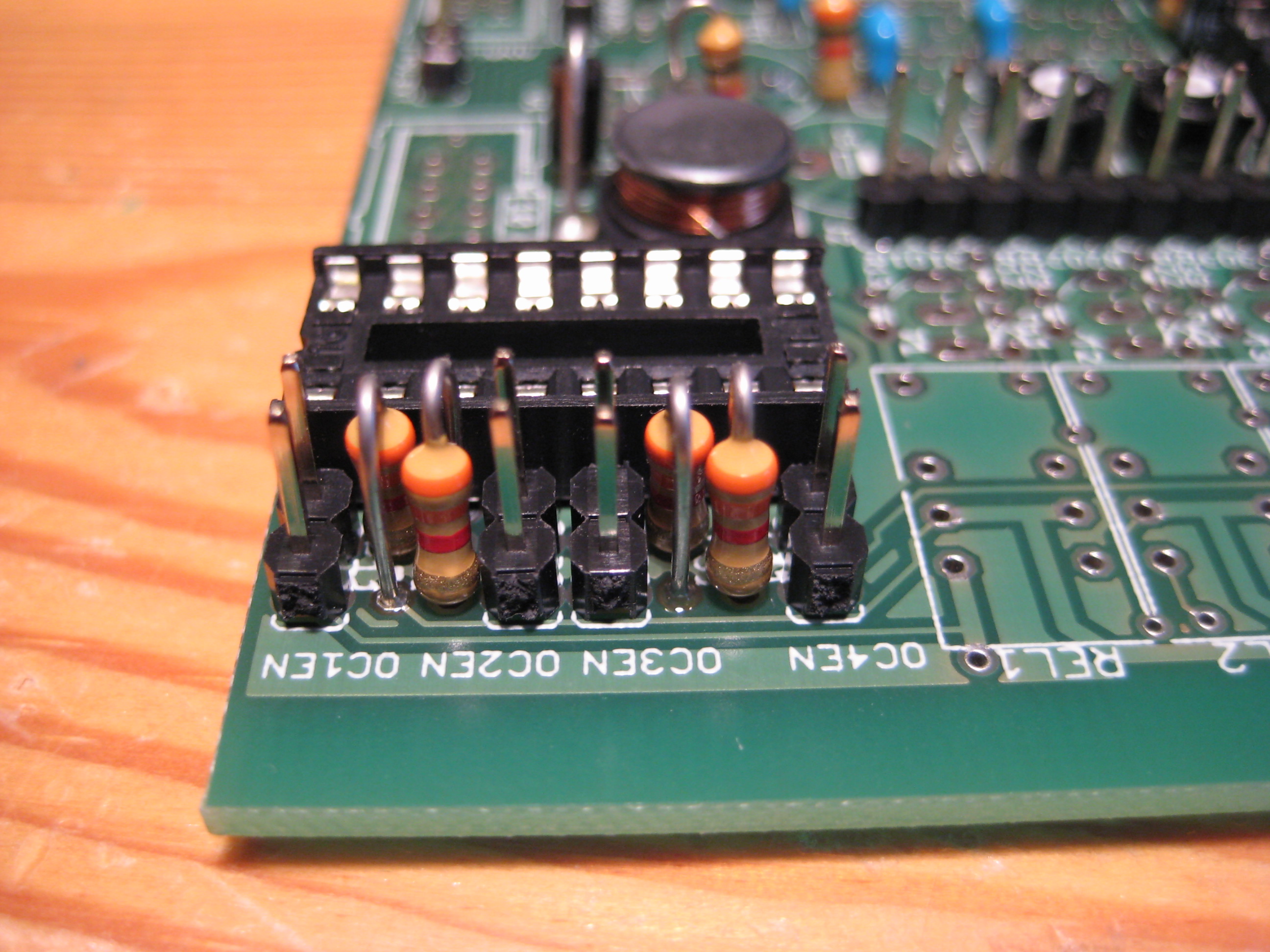

Jetzt die Widerstände am ersten Optokoppler (OC1)

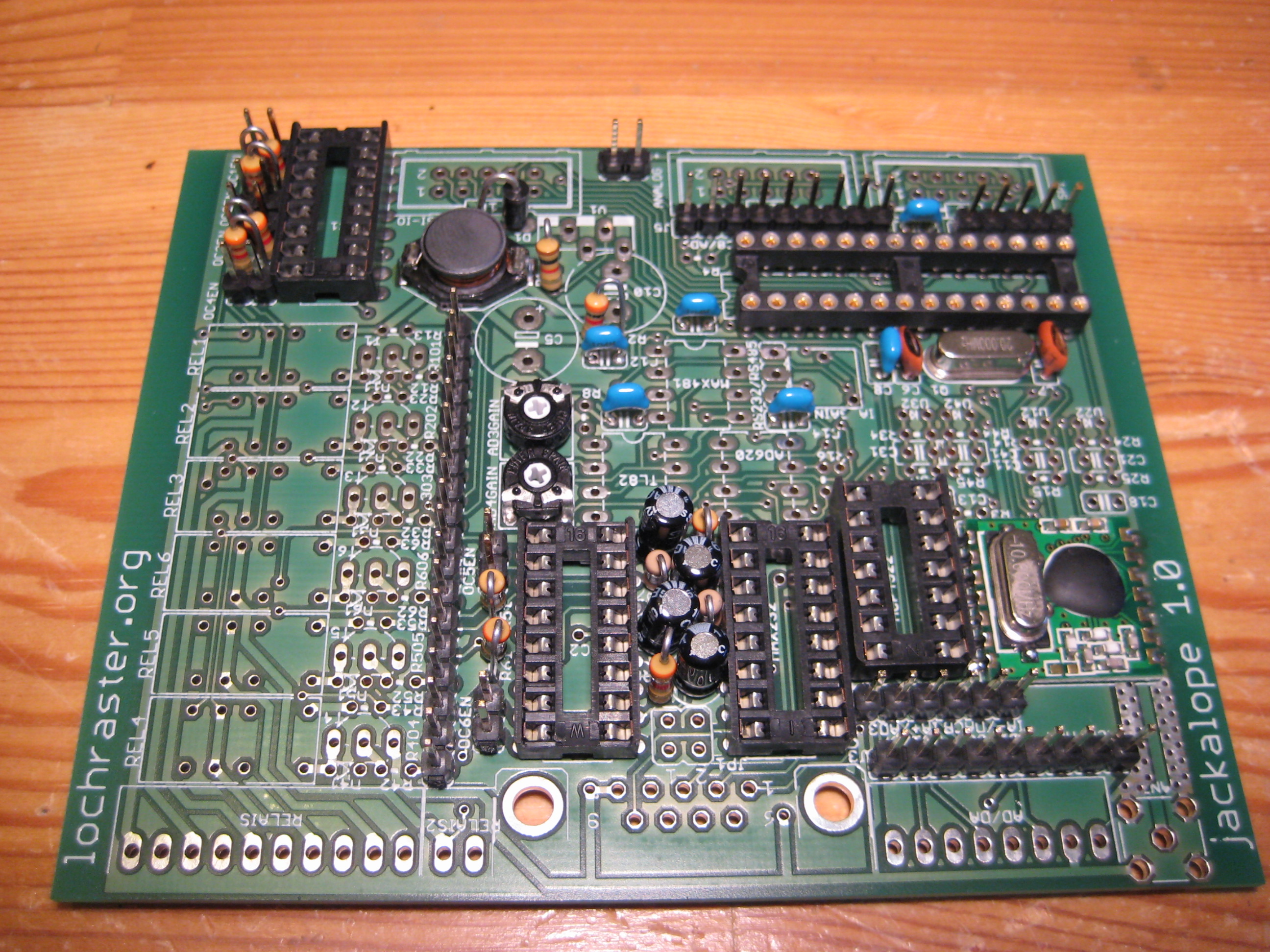

Nochmal im Überblick

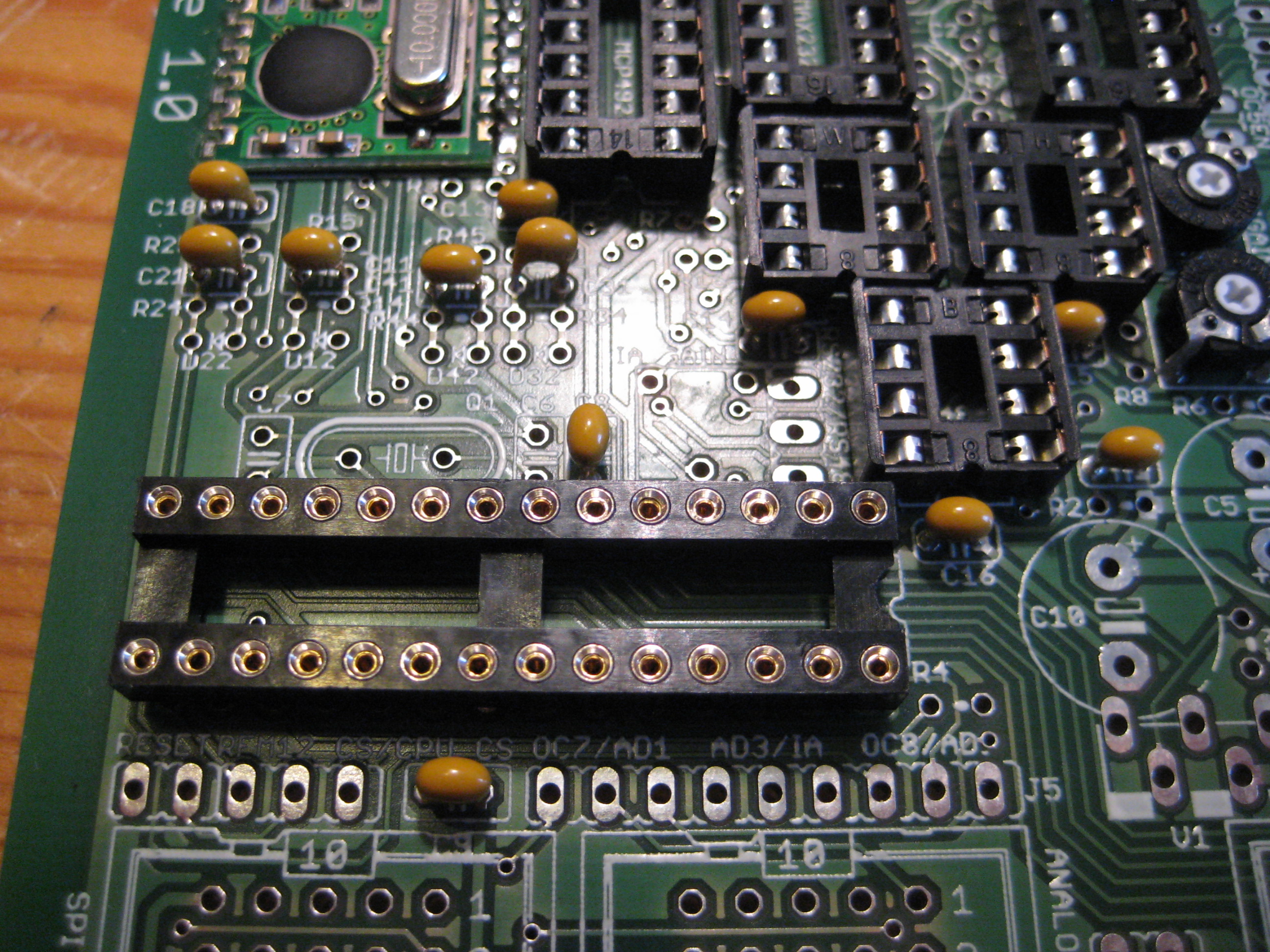

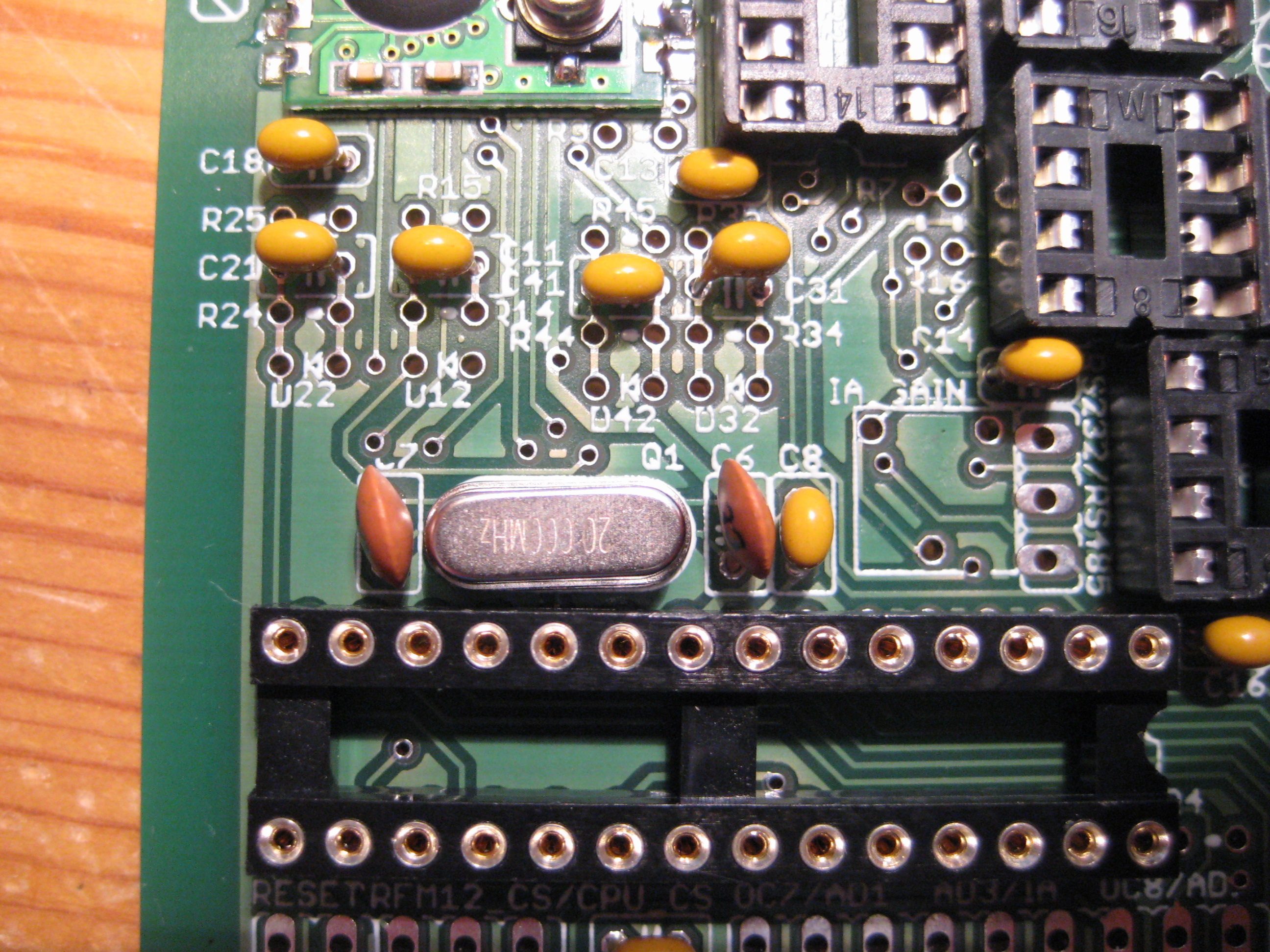

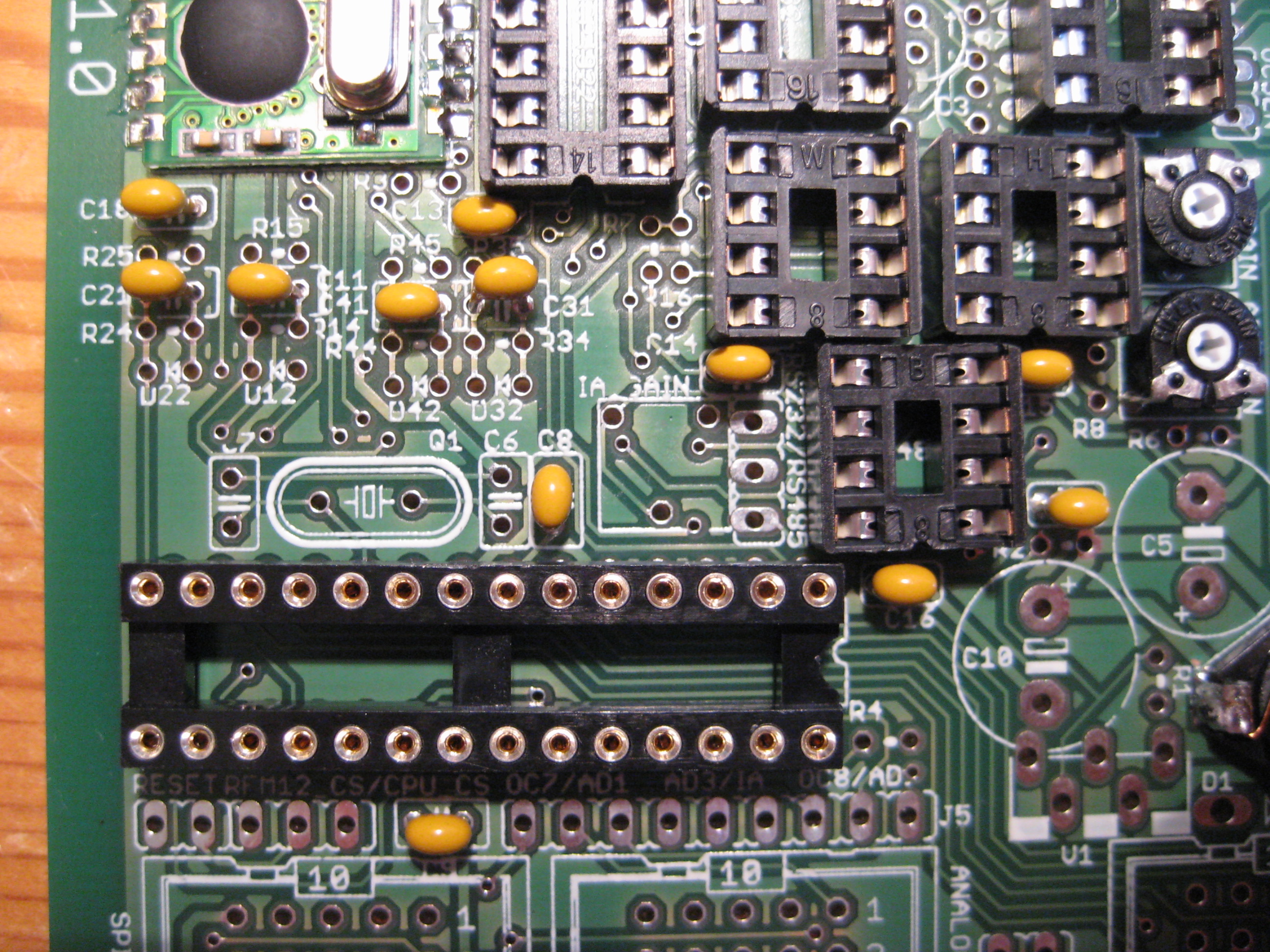

Die 100nF Pufferkondensatoren, der Quarz die 33pF Scheibenkondensatoren (rechts und links vom Quarz) und der Sockel für die CPU wenn er noch nicht bestückt ist.

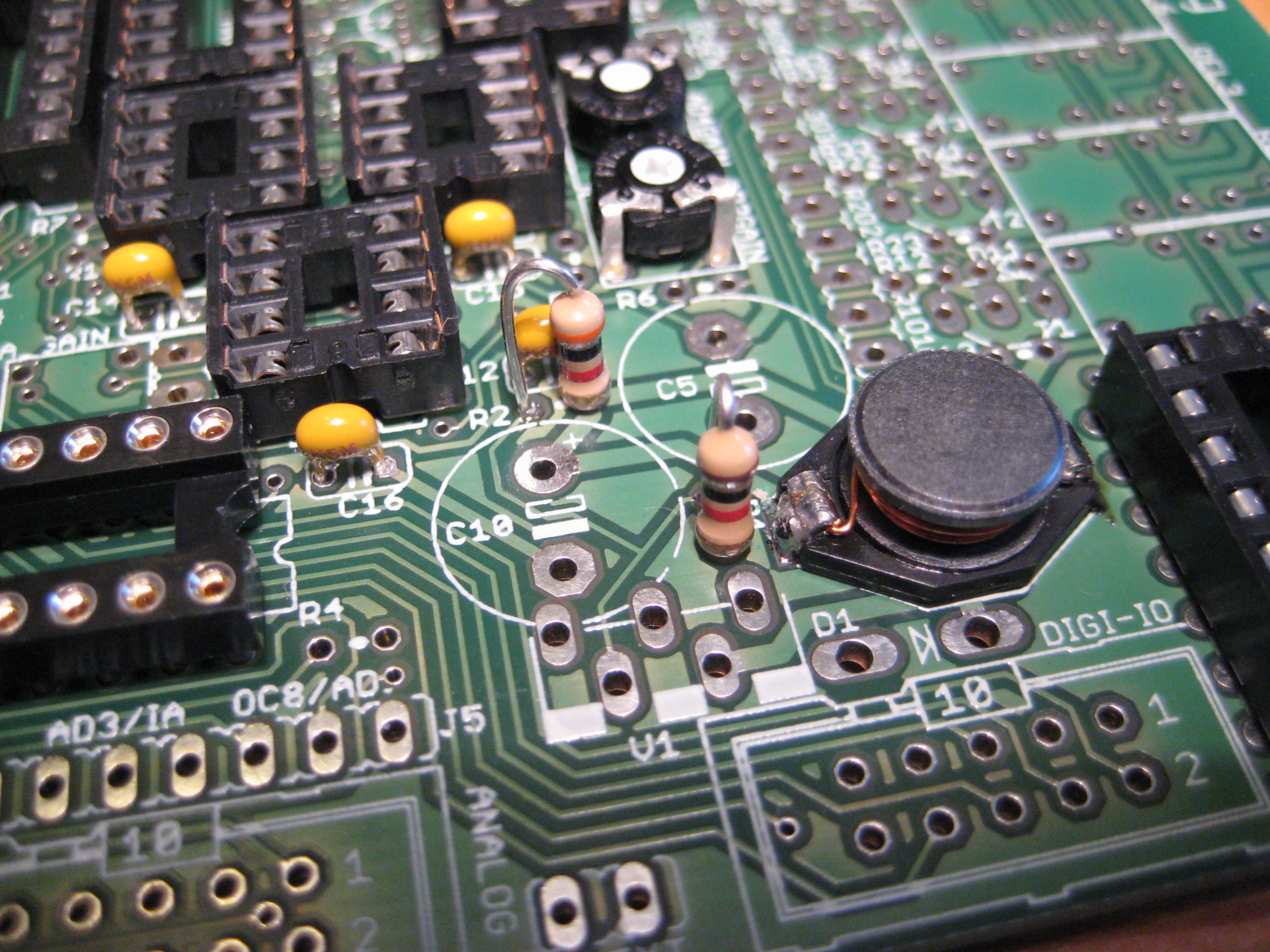

Widerstände R1 und R2 Diese stellen die Ausgangsspannung des Wandlers ein also bitte genau hinschauen.

R1 = Braun,Schwarz,Rot,Gold = 1 Kilo Ohm

R2 = Orange,Schwarz,Rot,Gold = 3 Kilo Ohm

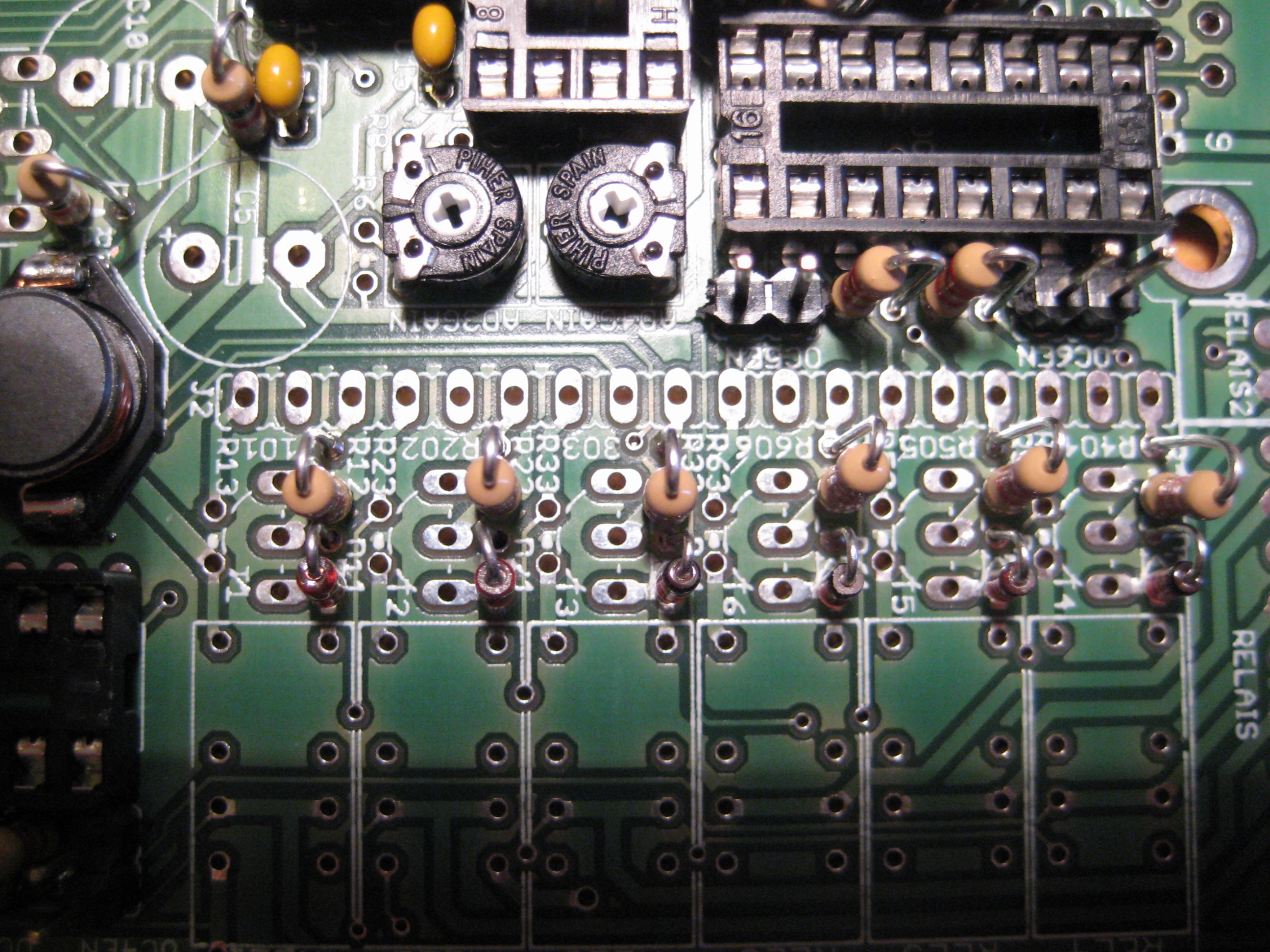

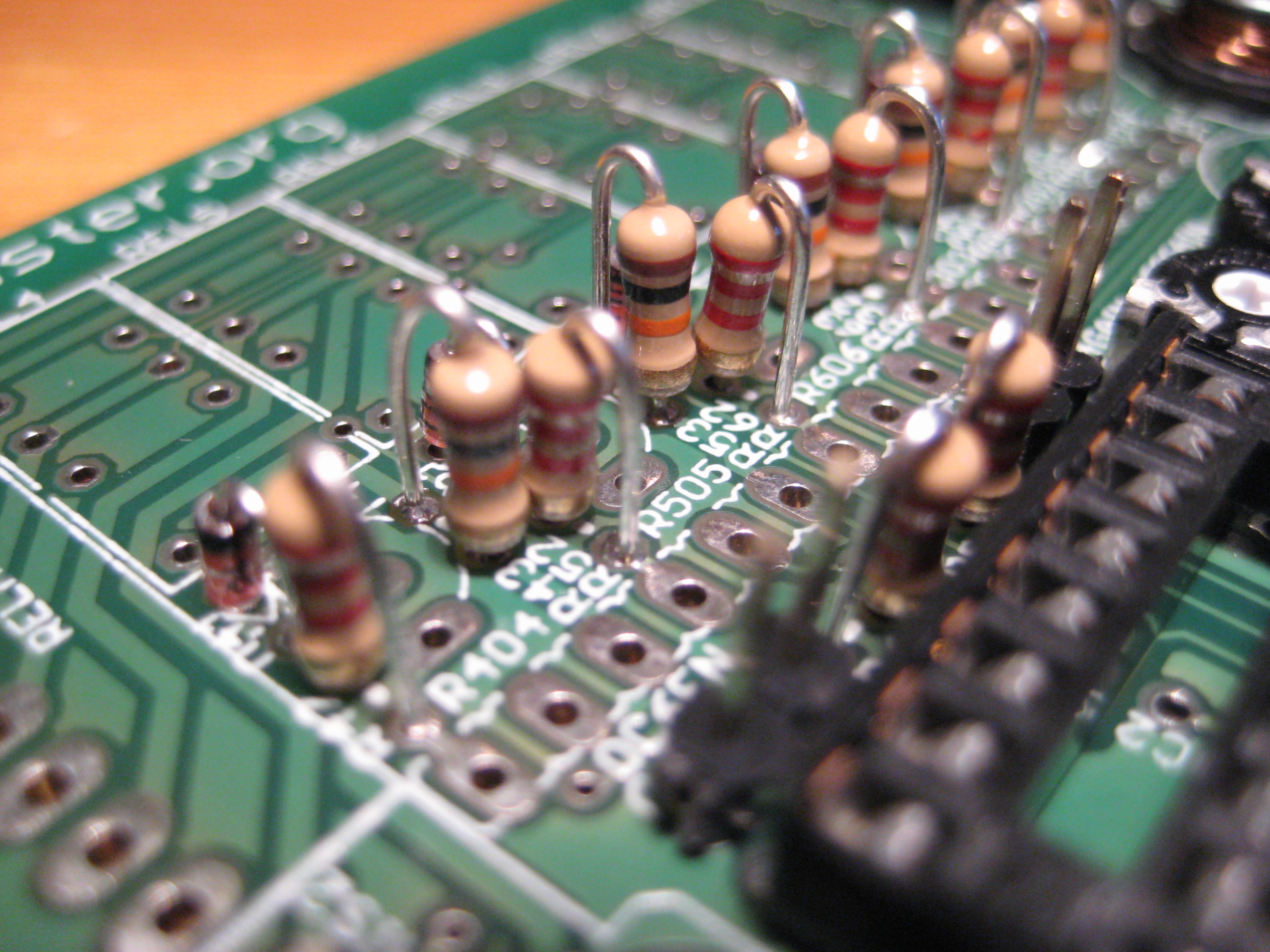

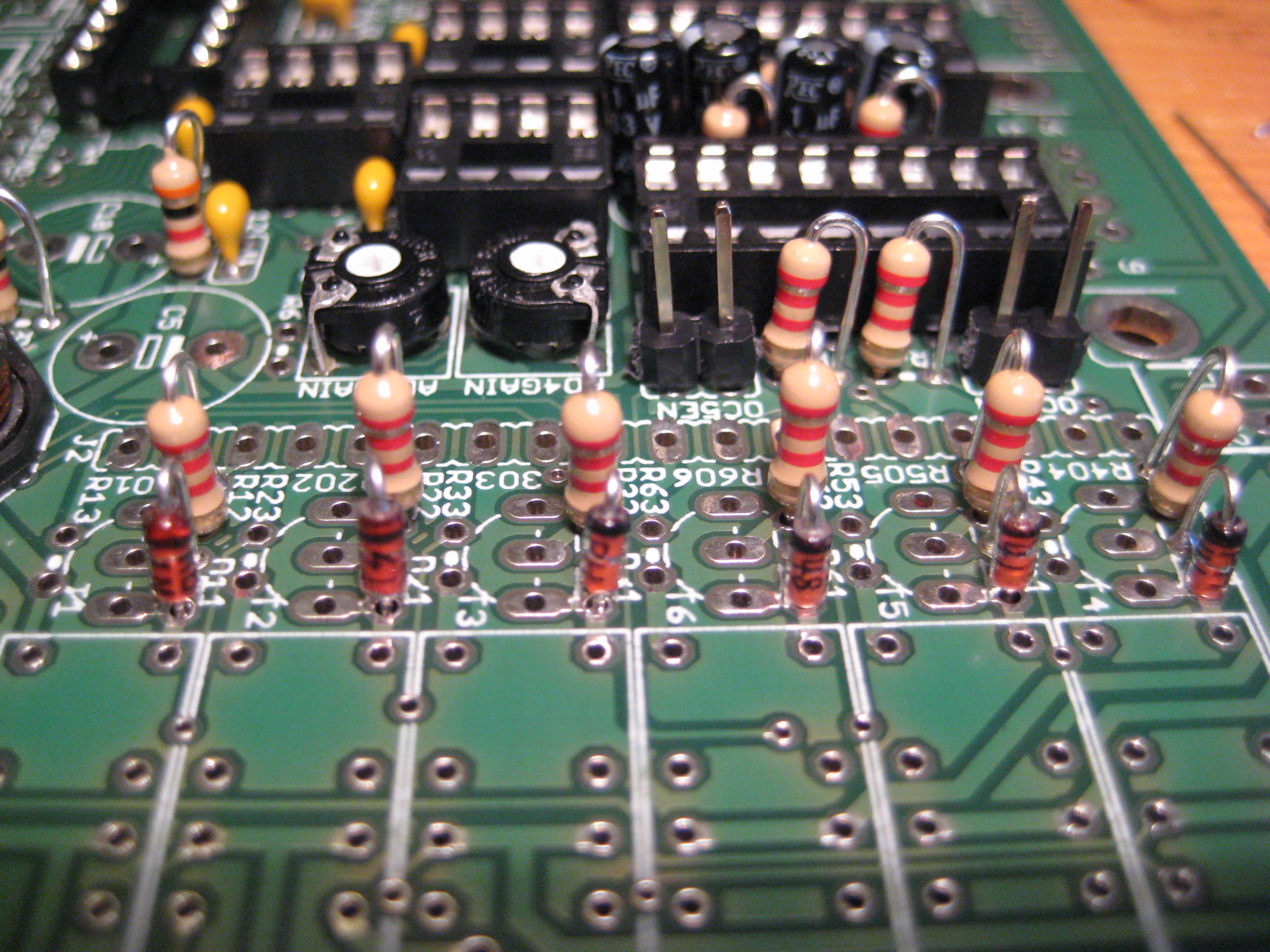

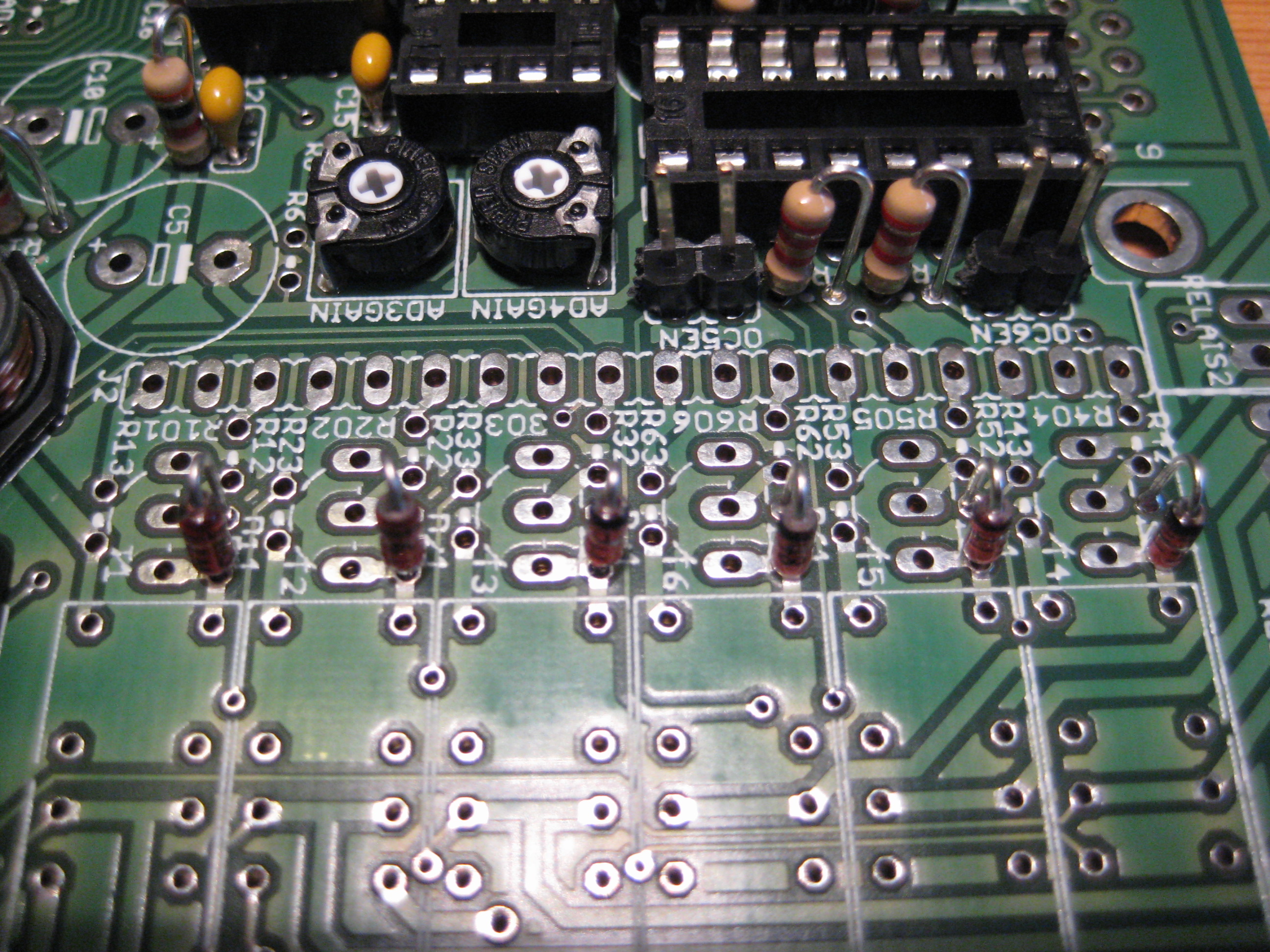

Die Dioden und die Widerstände für die Treiberstufen der Relais

Bei den Dioden bitte auf die Polung achten

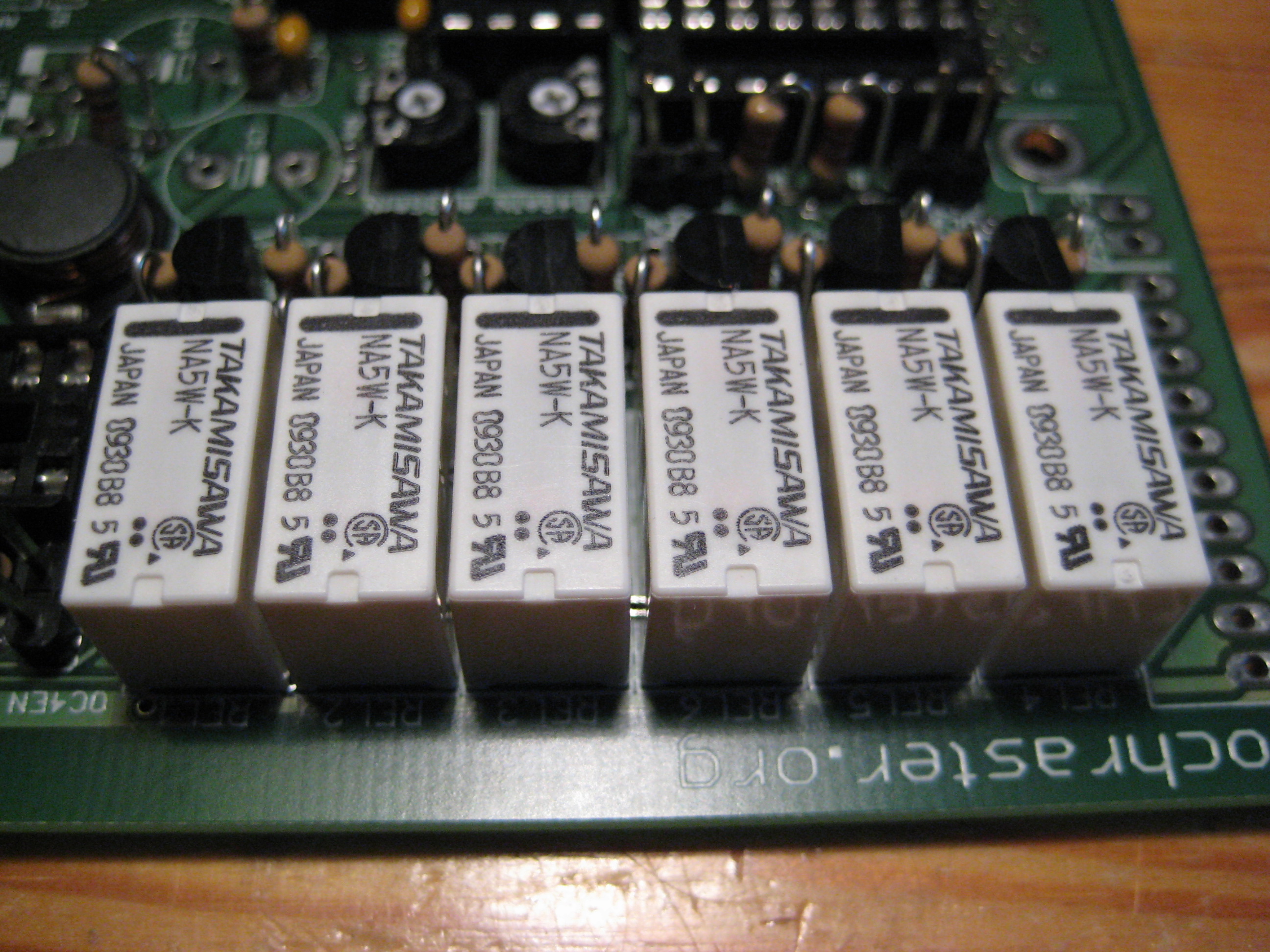

Jetzt die Ralais auflöten

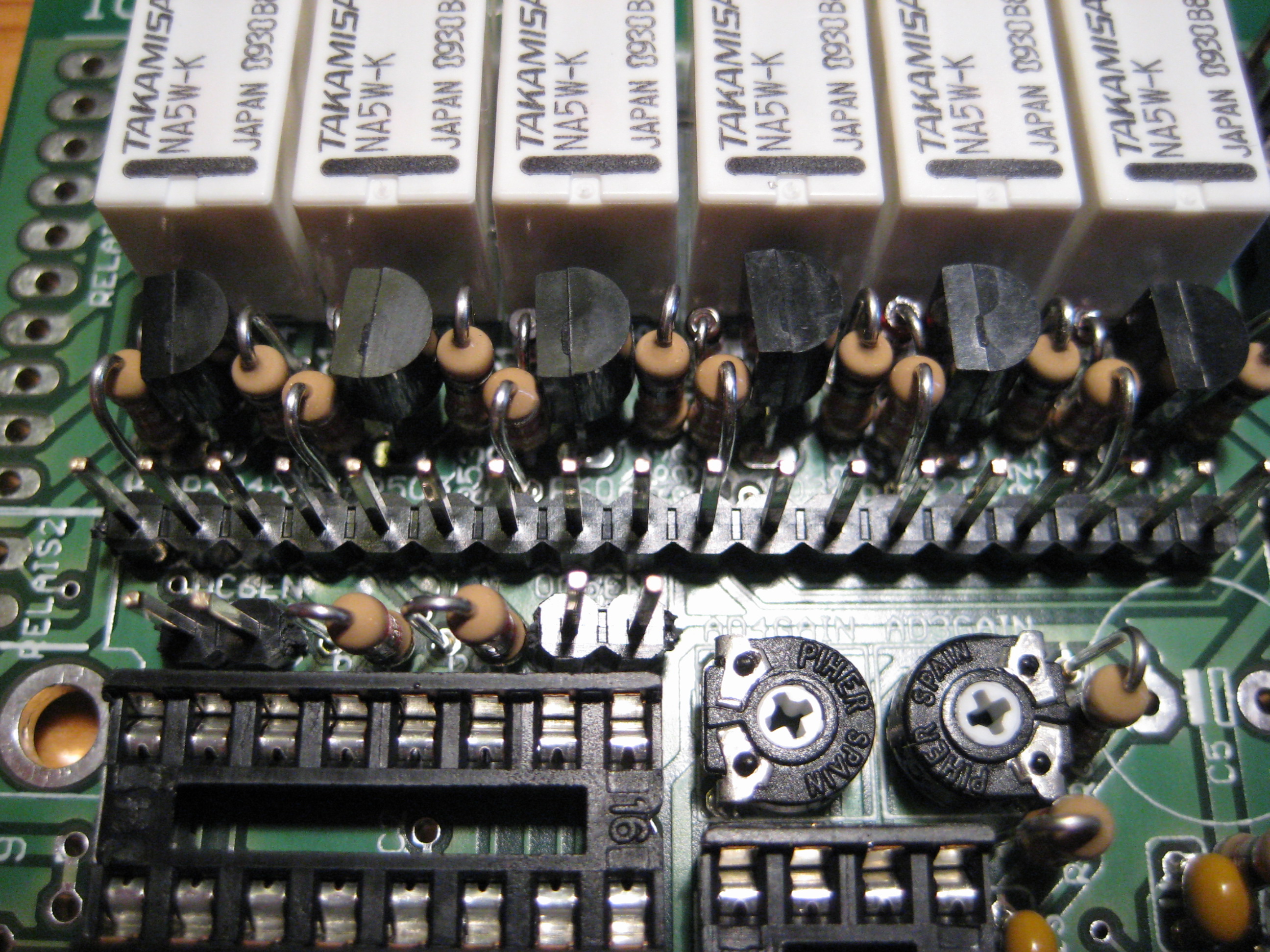

Die Transistoren und Jumperleiste einlöten

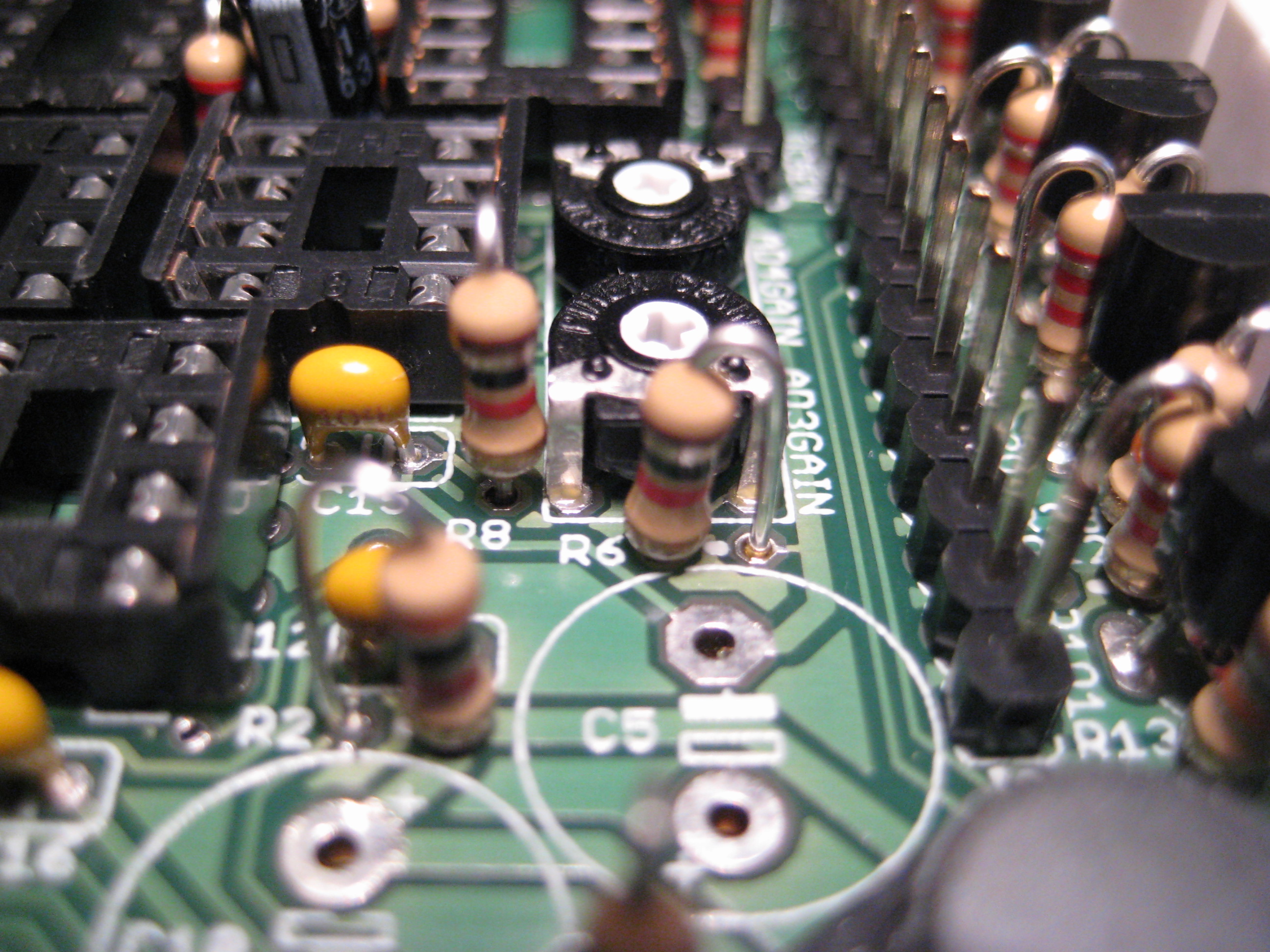

R6 und R8 je 1 Kilo Ohm (Braun, Schwarz, Rot, Gold). Vorteiler für die Verstärungseinstellung der Operationsverstärker

R3 = 1 Kilo Ohm = Pullup für das RFM 12

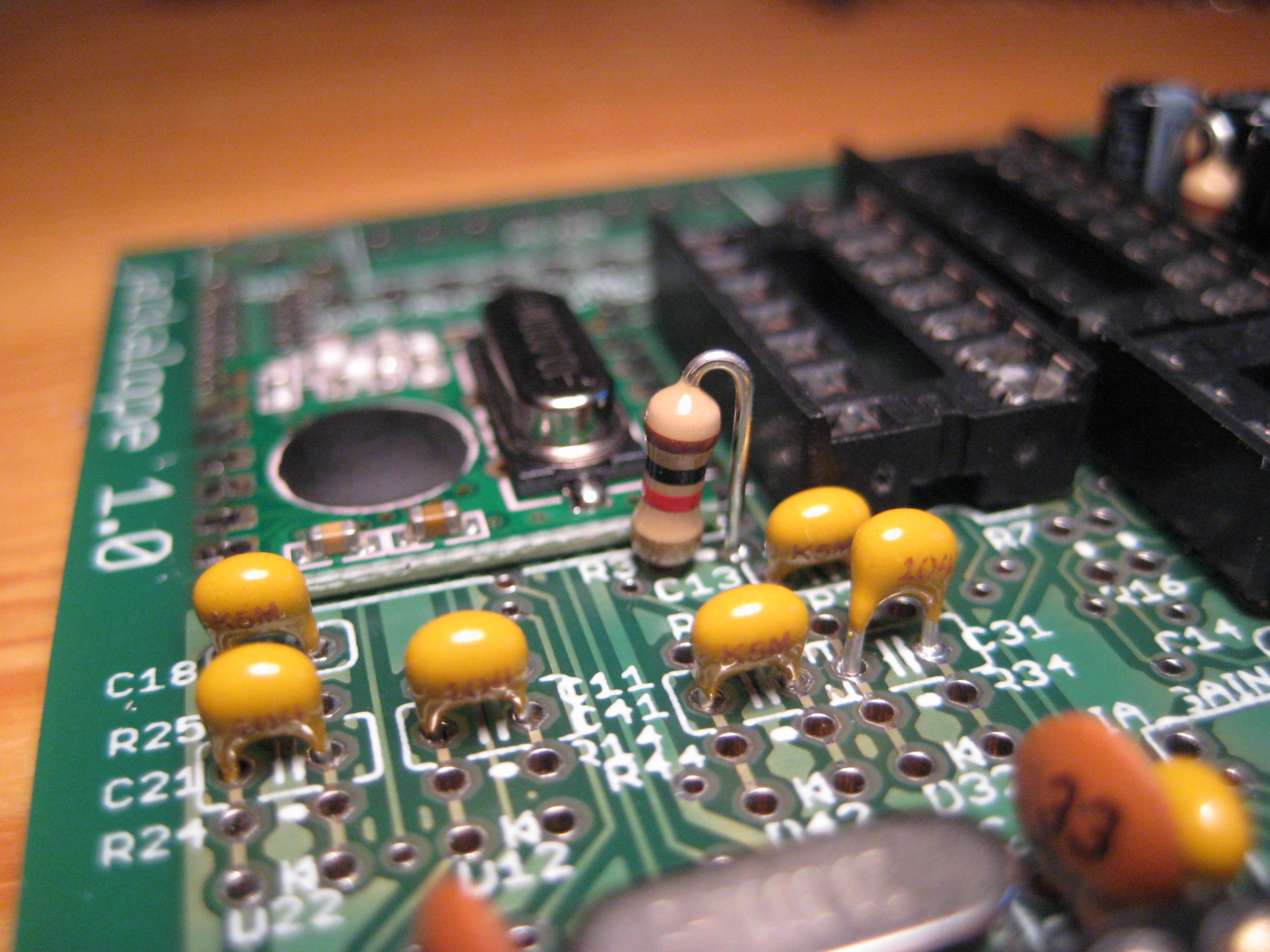

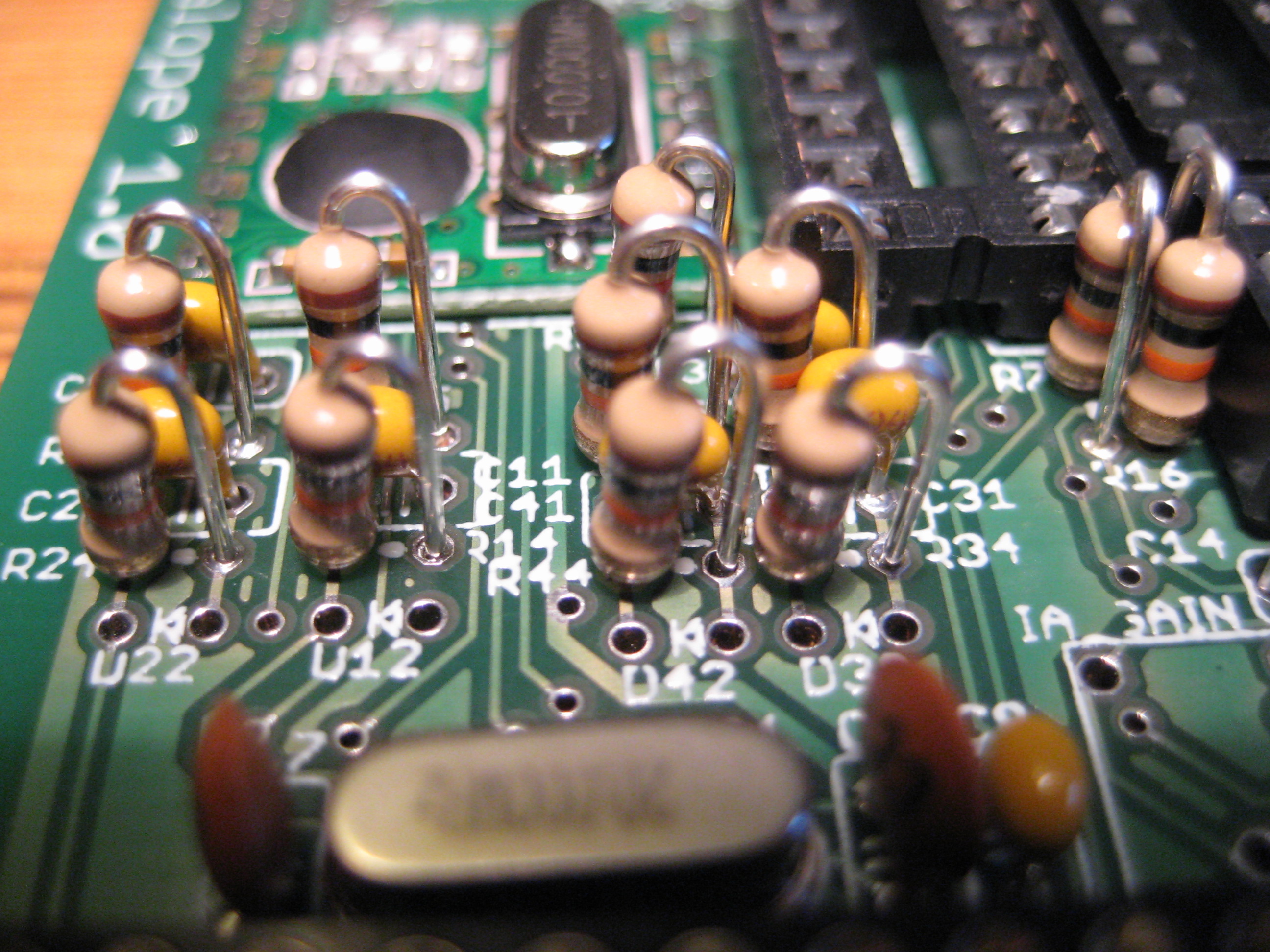

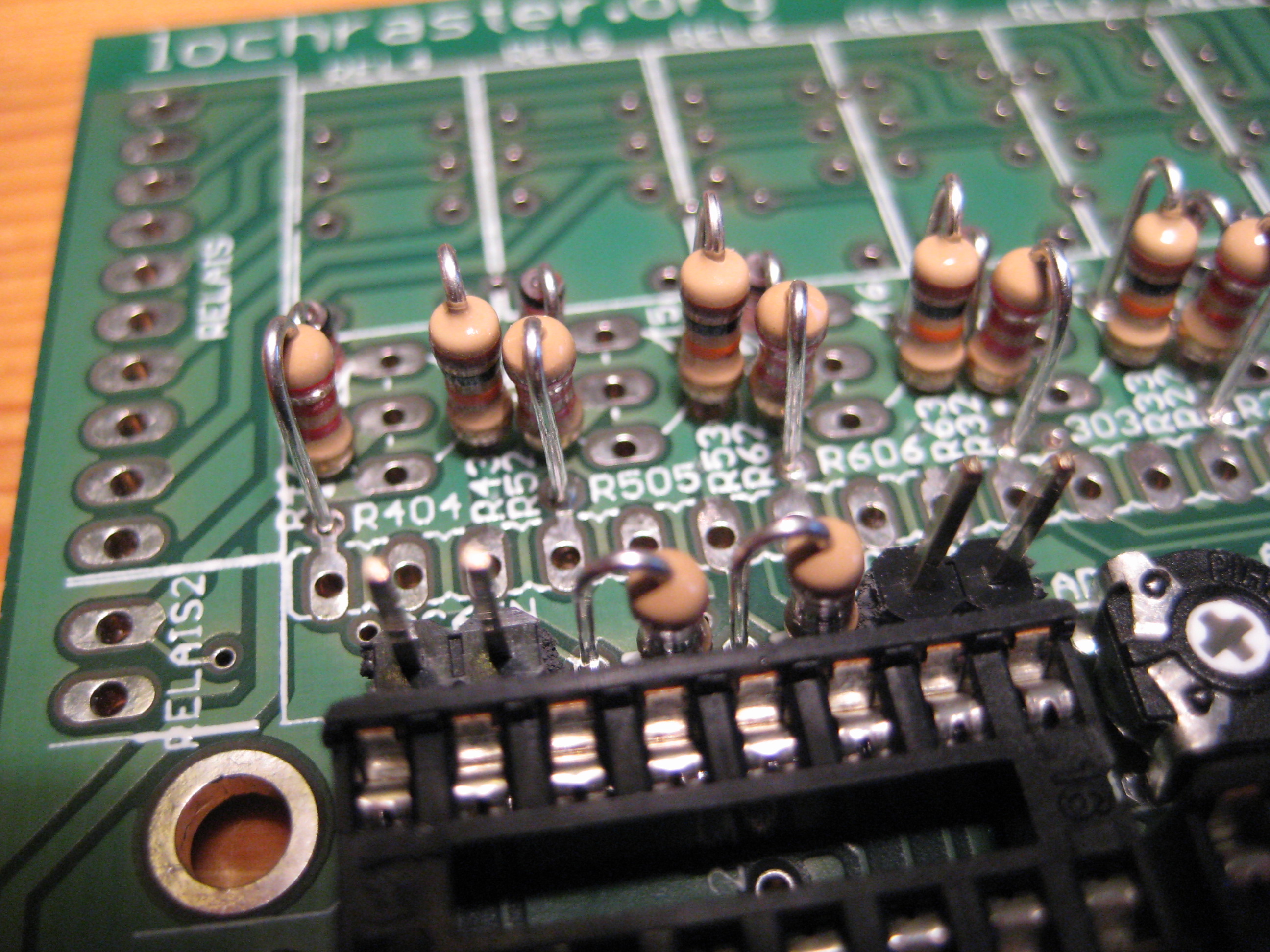

Widerstände 10 Kilo Ohm als Vorteiler für die A/D Wandler

R14/R15 R24/R25 R34/R35 R44/R45

Jumper die sich in der Nähe des RFM12 Befinden

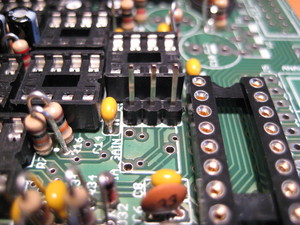

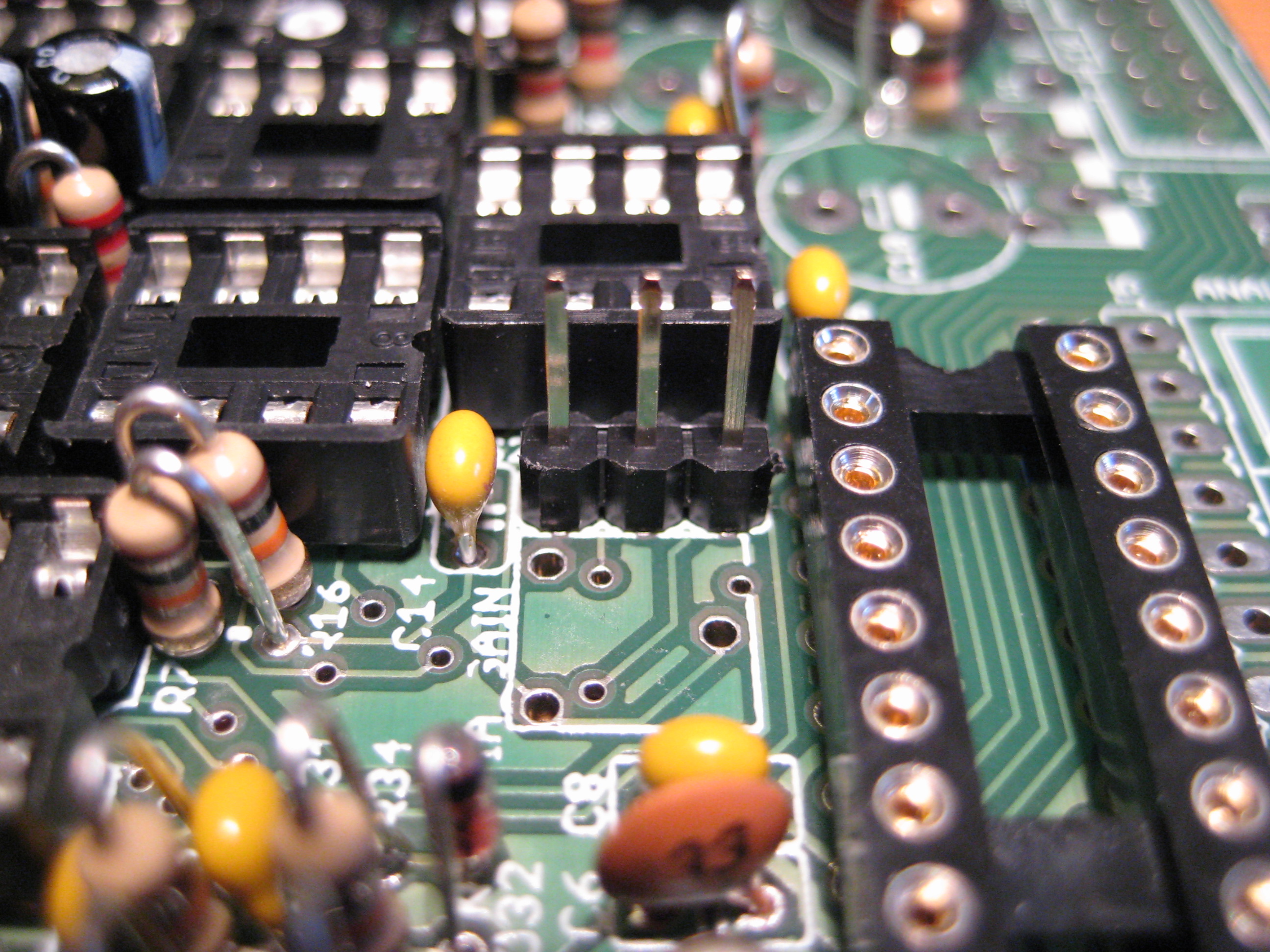

Jumer Für Umschaltung RS232 / RS485 neben Pin 1 des Microcontrollers

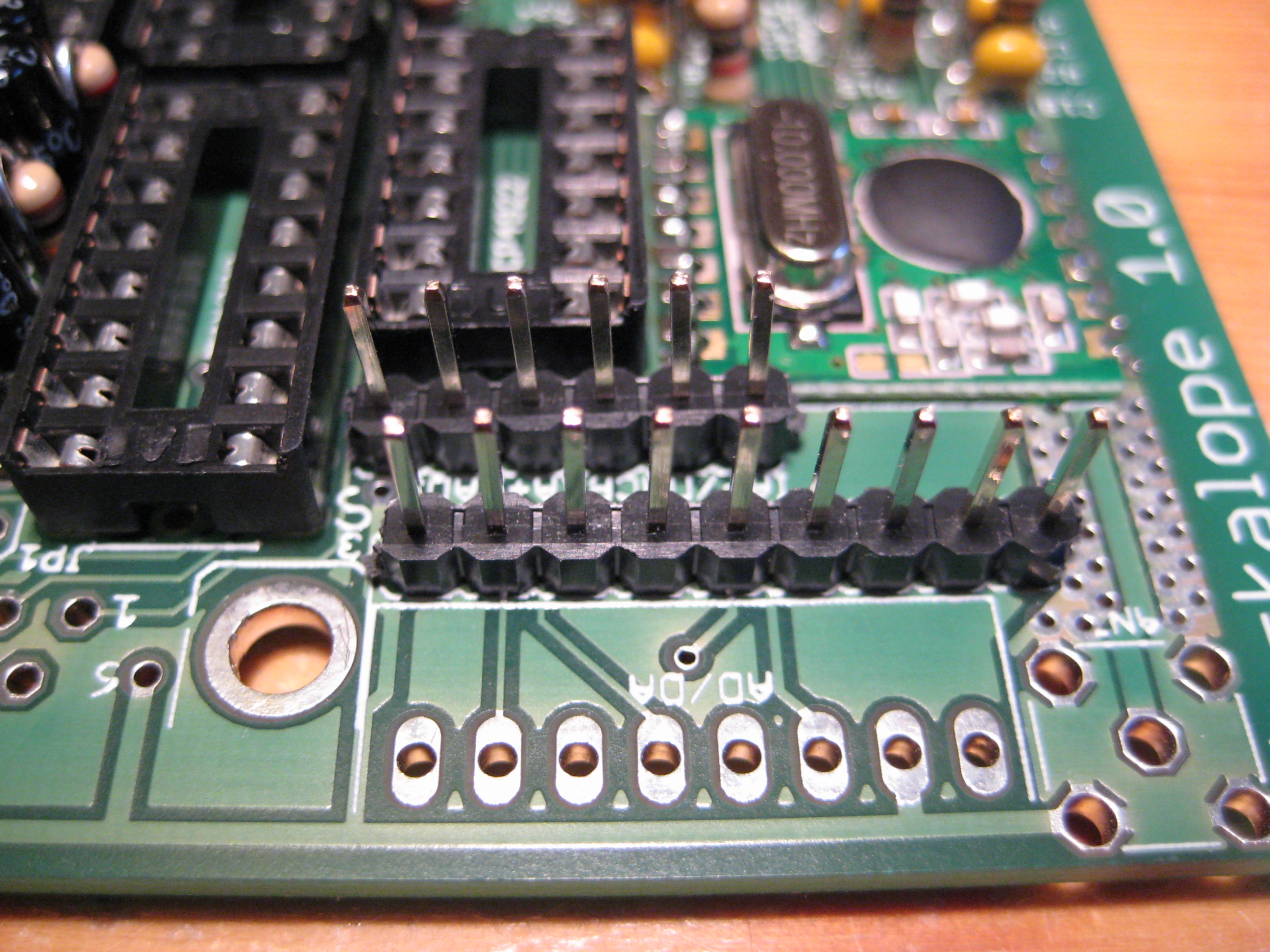

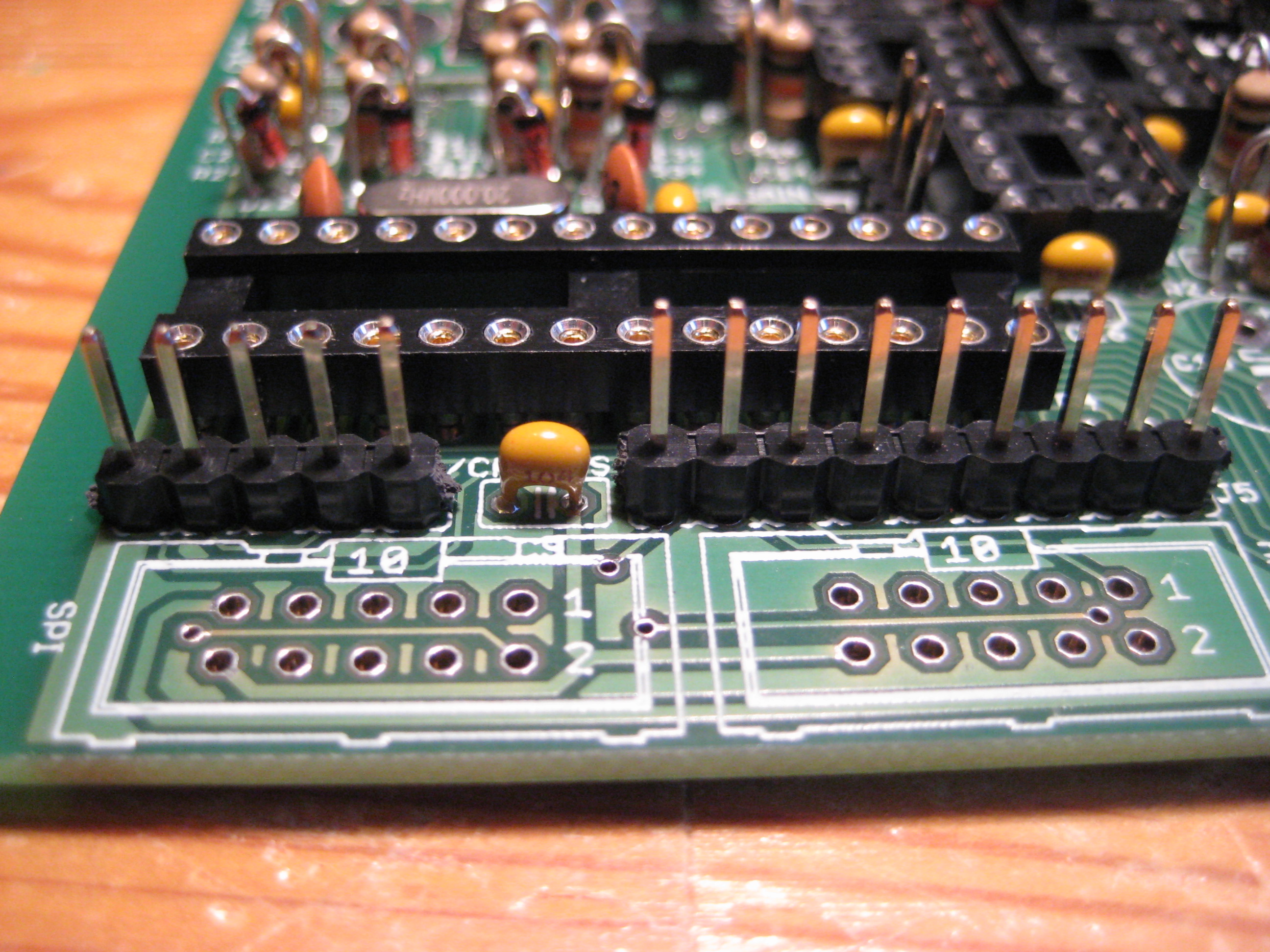

Jumper zwichen Microcontroller und Wannenstecker

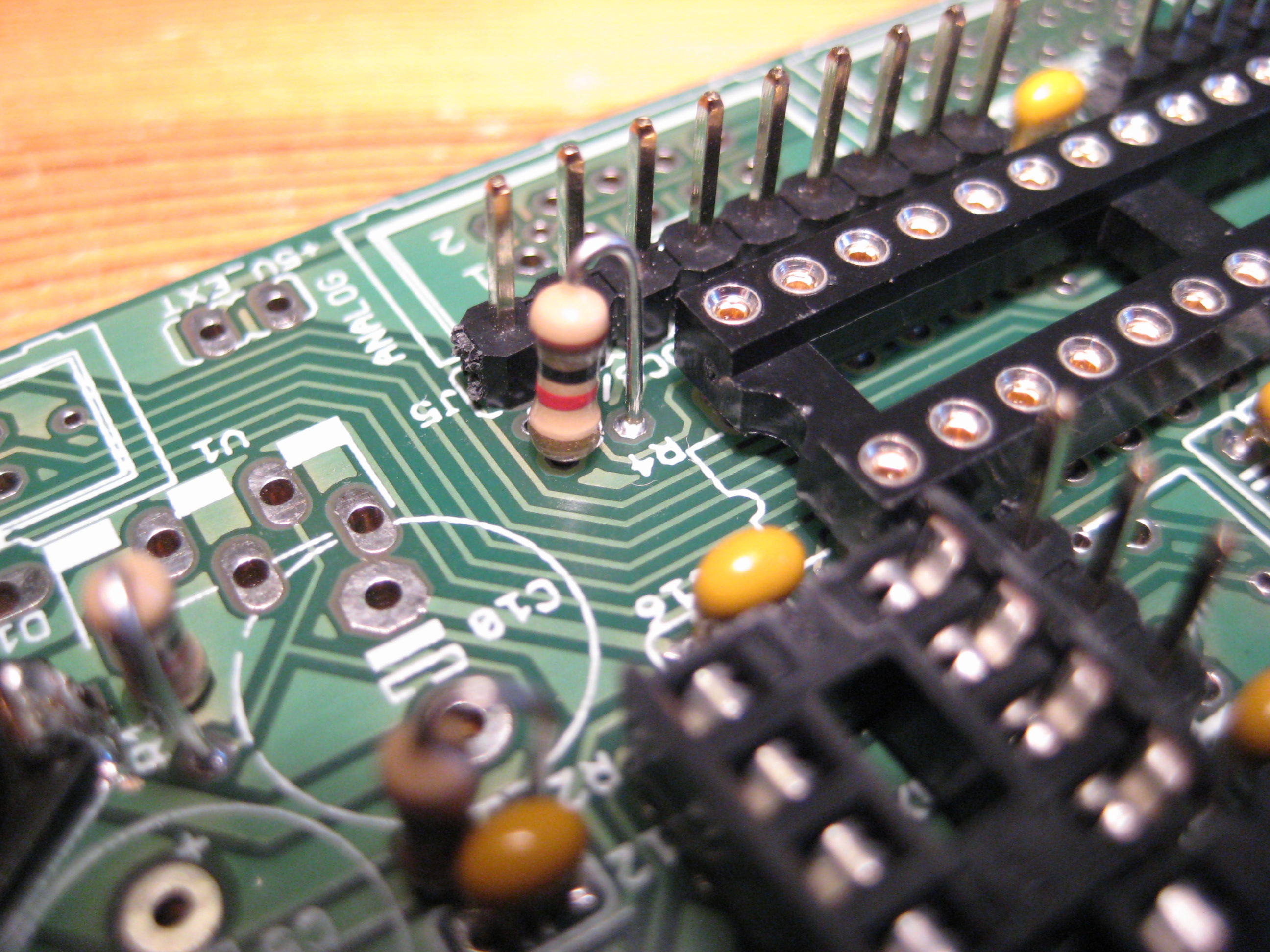

R4 Reset Pullup für den Microcontroller = 1 Kilo Ohm

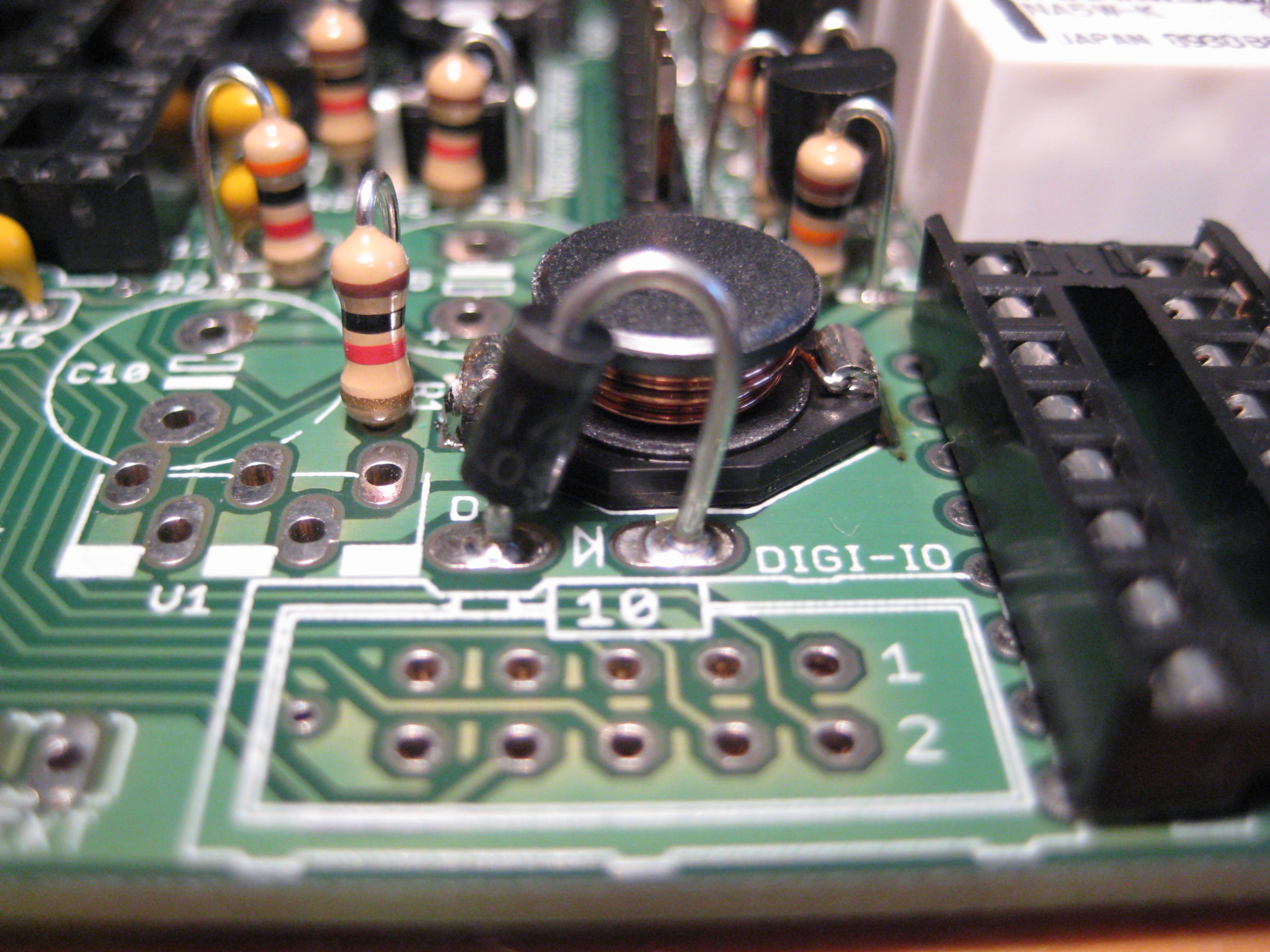

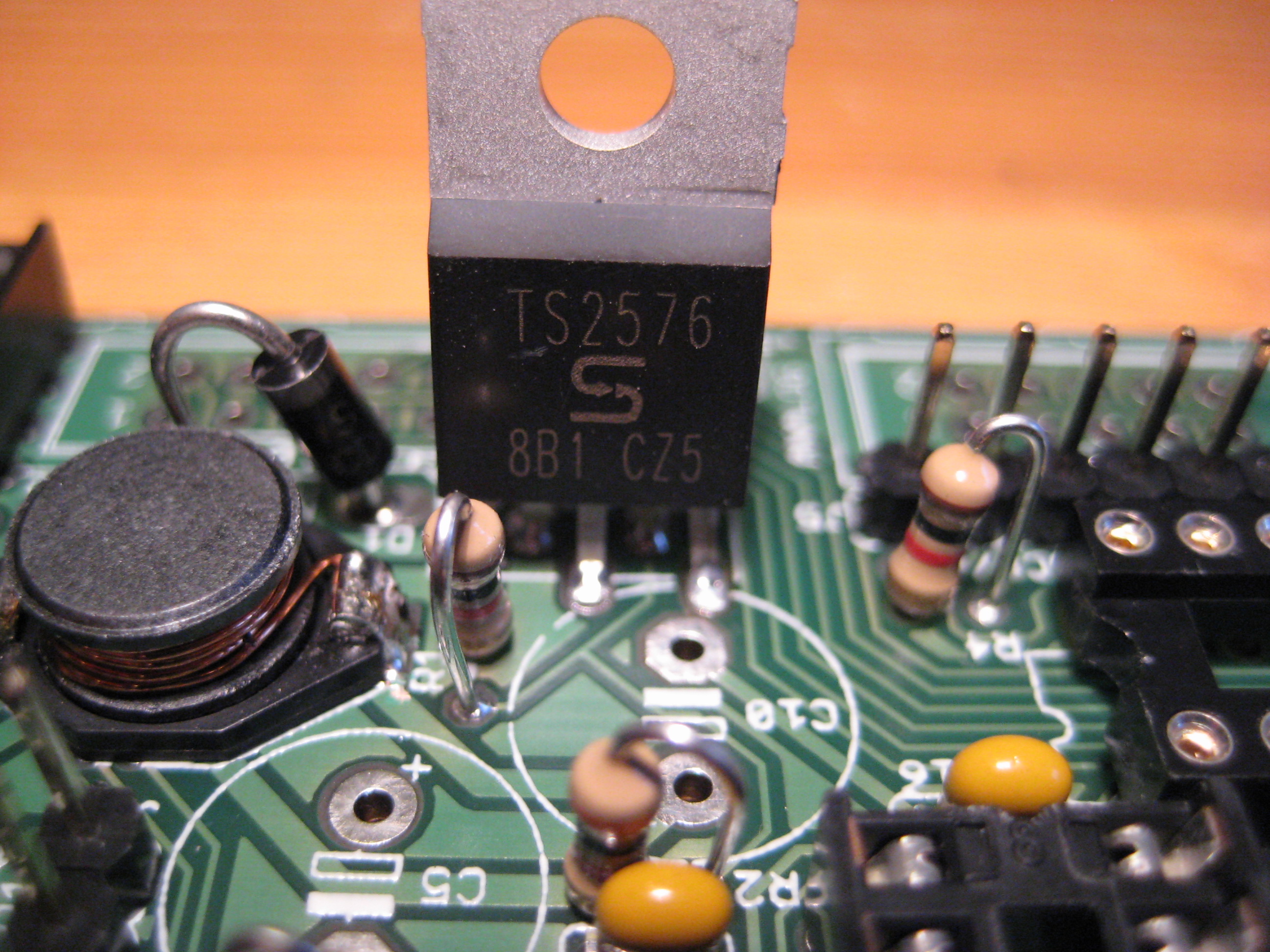

Der Schaltwandler nochmal in Grossaufnahme. Die Diode ist eine SB140, bitte auf die Polung achten

Das Schaltwandler IC, die Beinschen müssen etwas verbogen werden so dass sie in die Löcher passen.

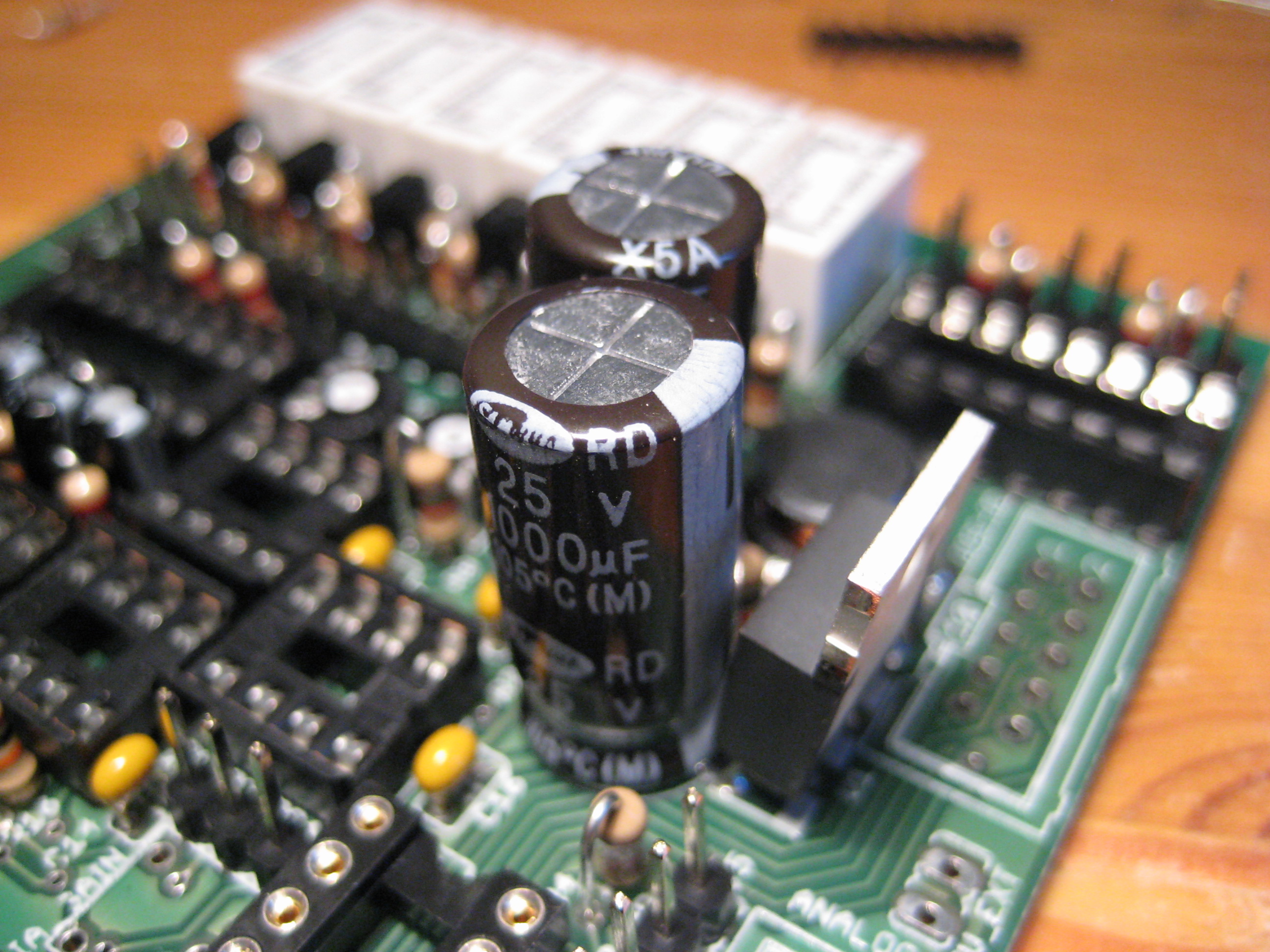

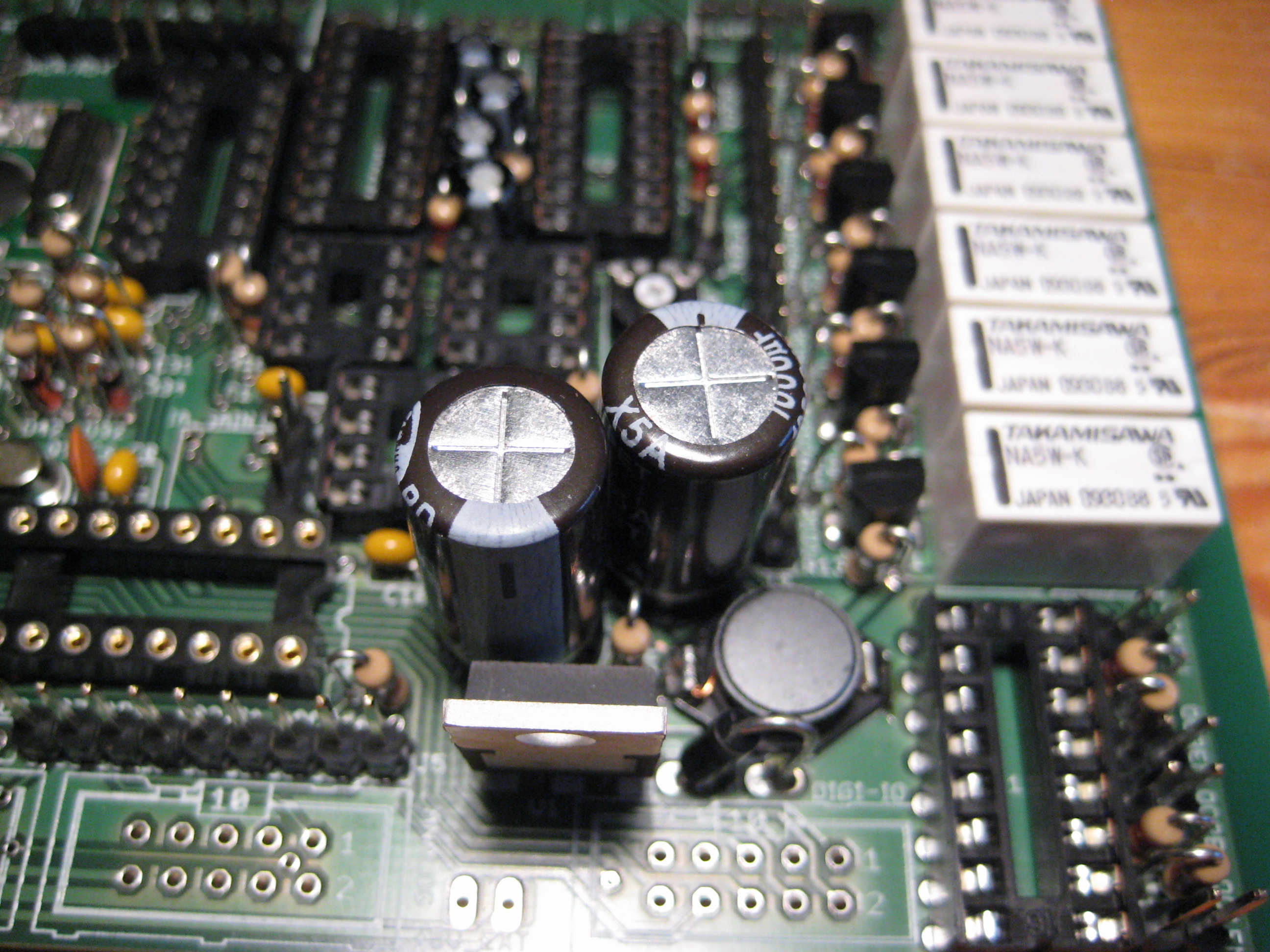

Die Speichereklos, bitte auf die Polung achten.

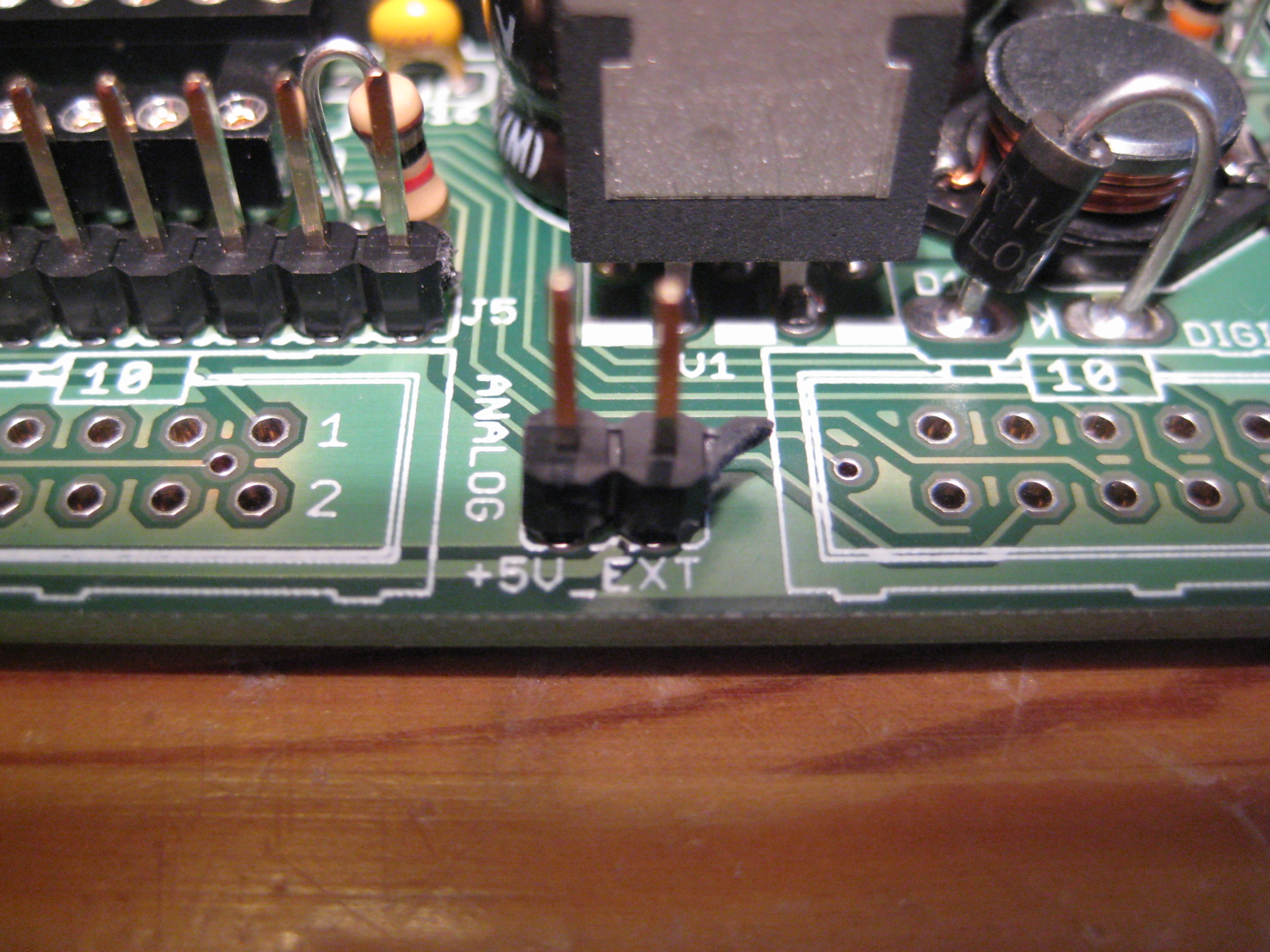

Jumper für das Verbinden der 5Volt Stromversorgung des Moduls auf die Wannenstecker

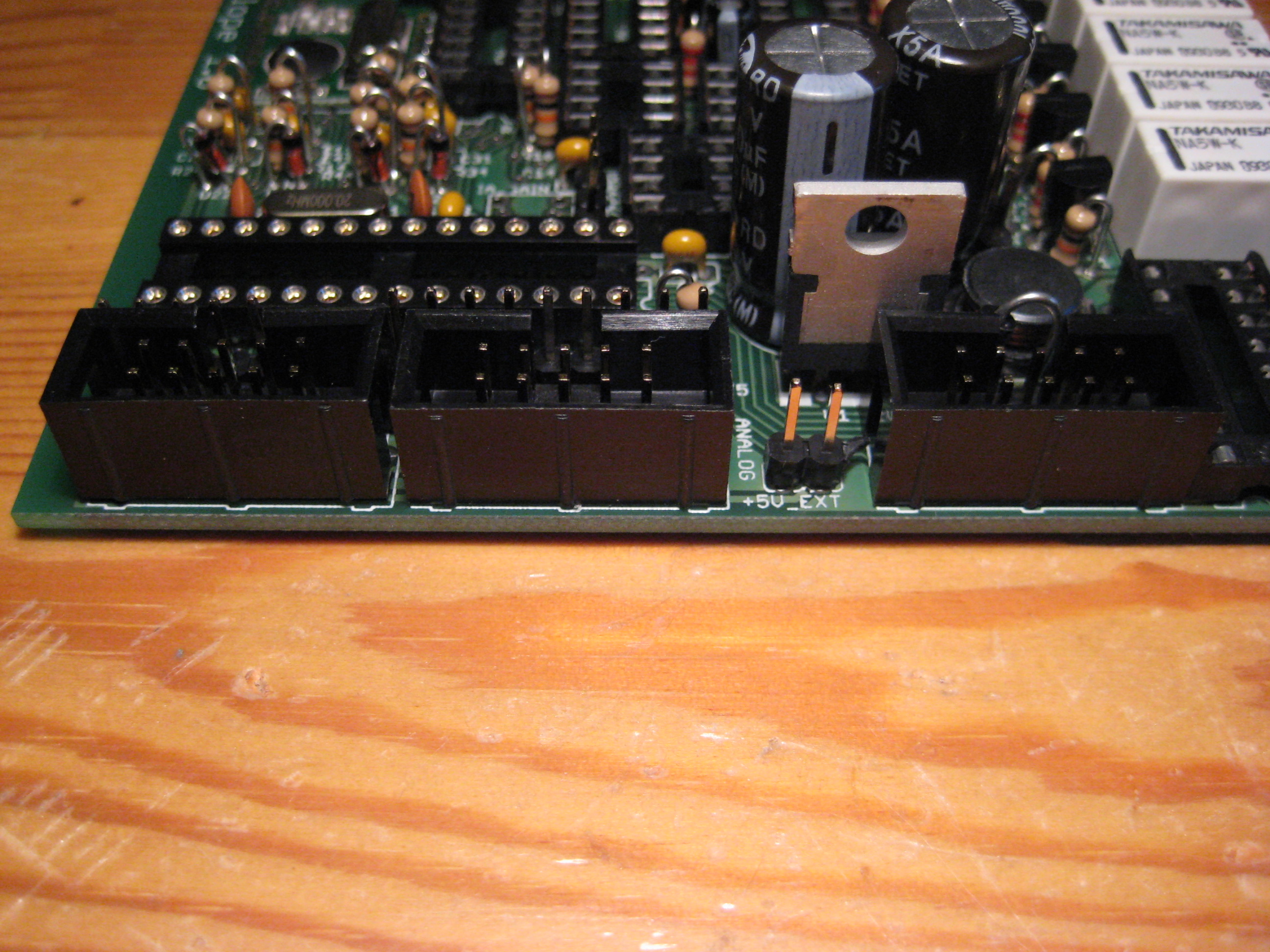

Jetzt die Wannenstecker einlöten

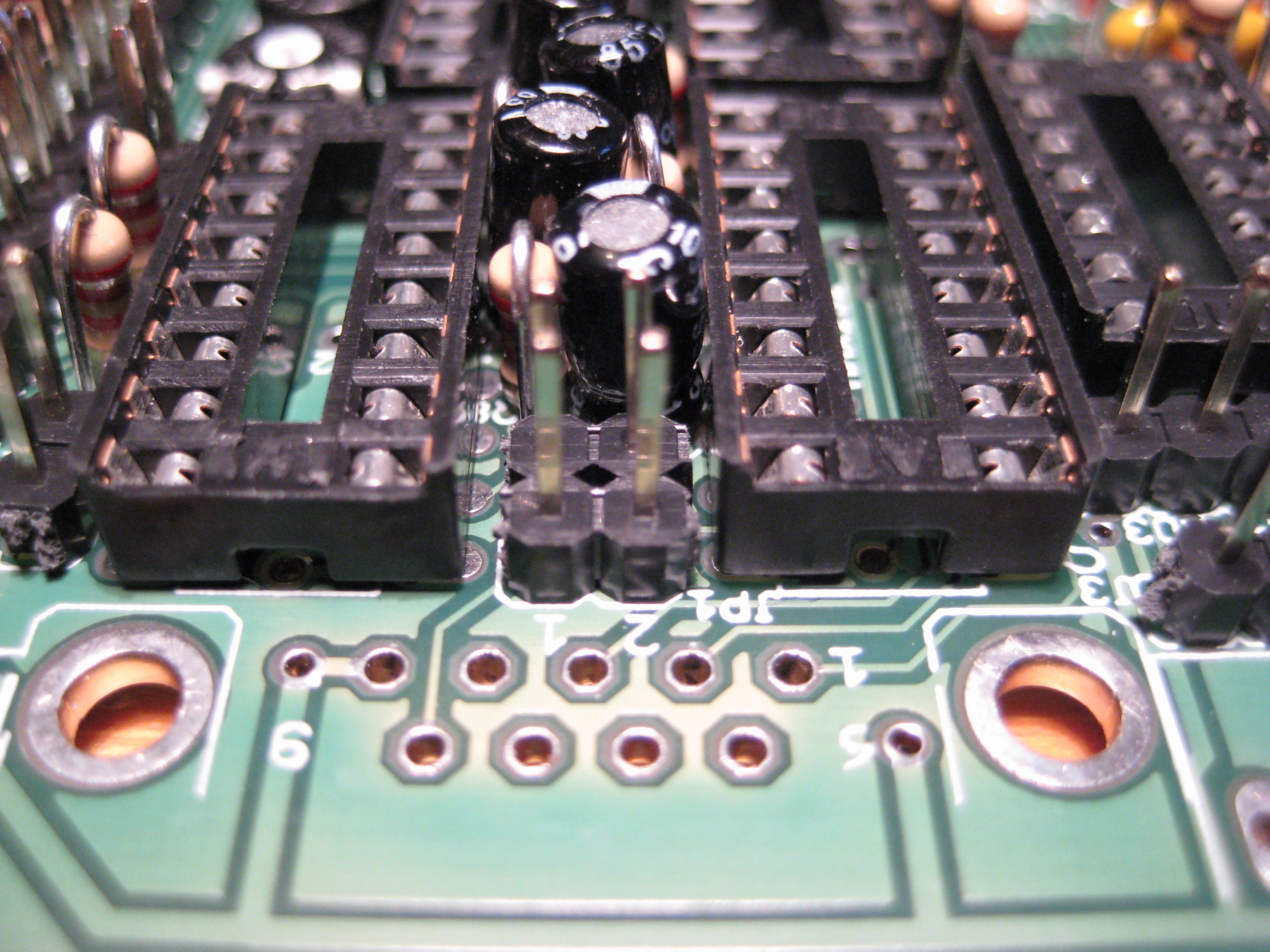

Jumper hinter der Sub-D Buchse zum Abgreifen der nicht belegten Pins der Sub-D Buchse

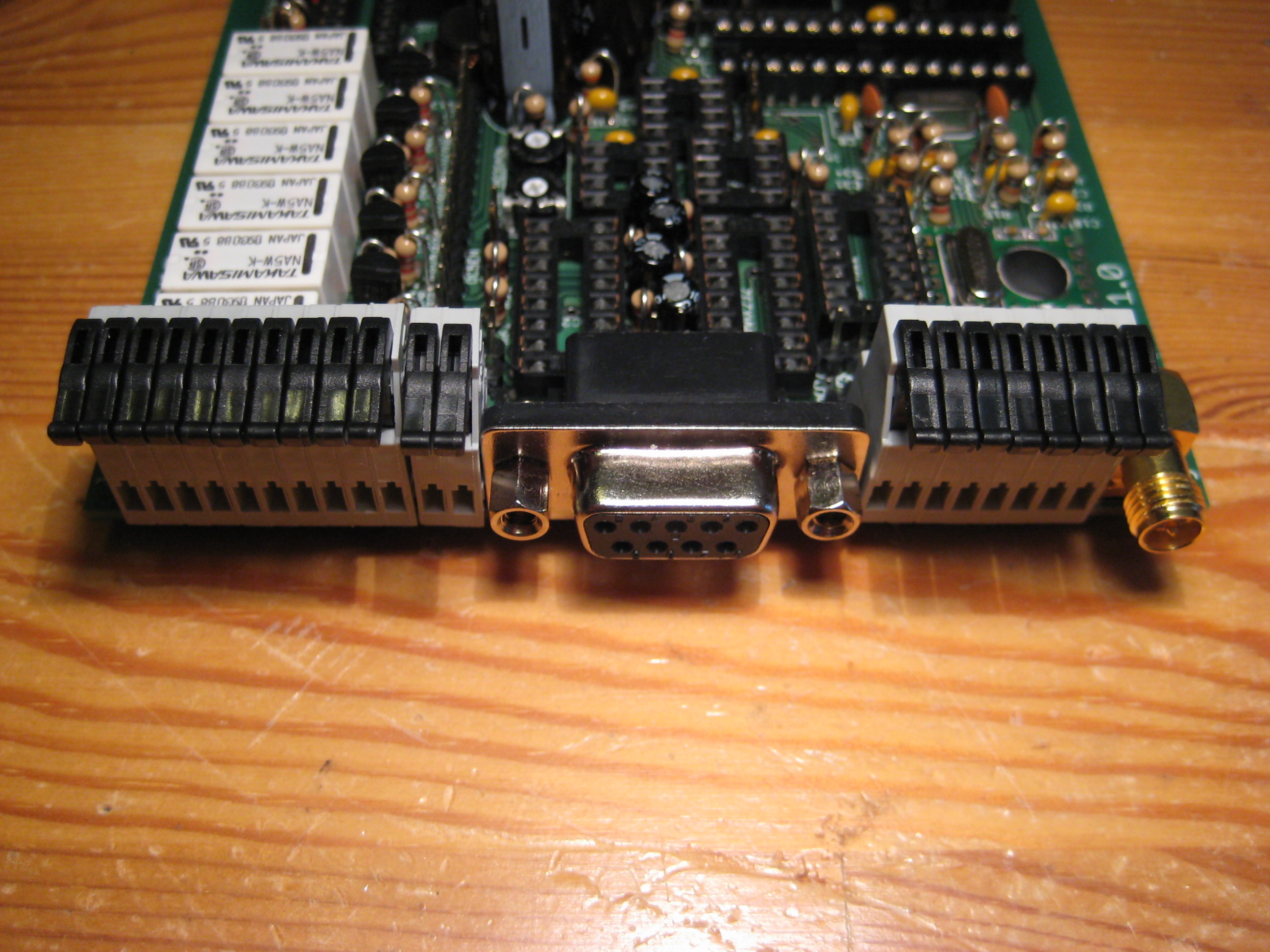

Jetzt die Sub-D Buchse, die Klemmen und den HF Winkelstecker anlöten.

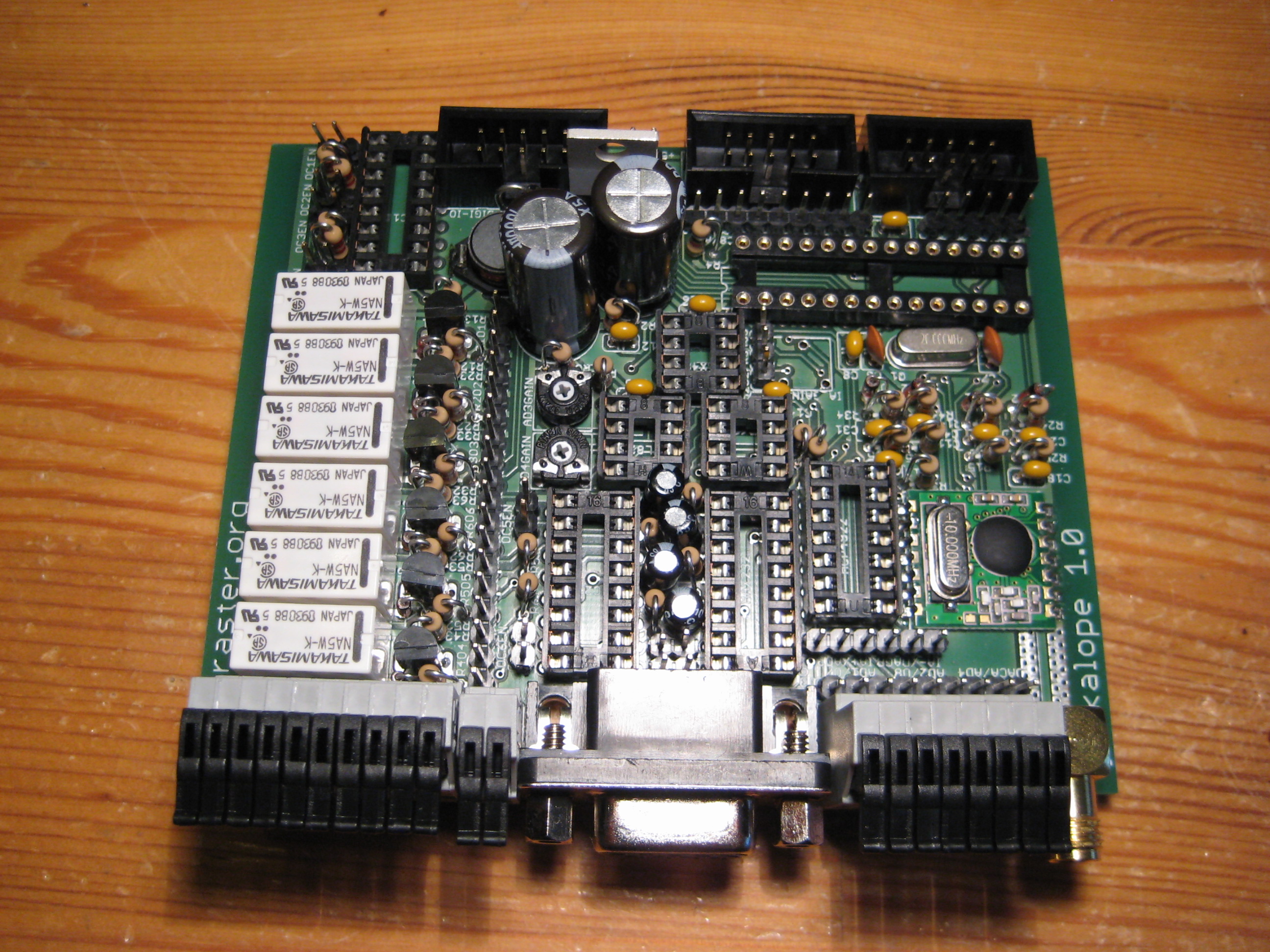

So sieht es fertig aus.
